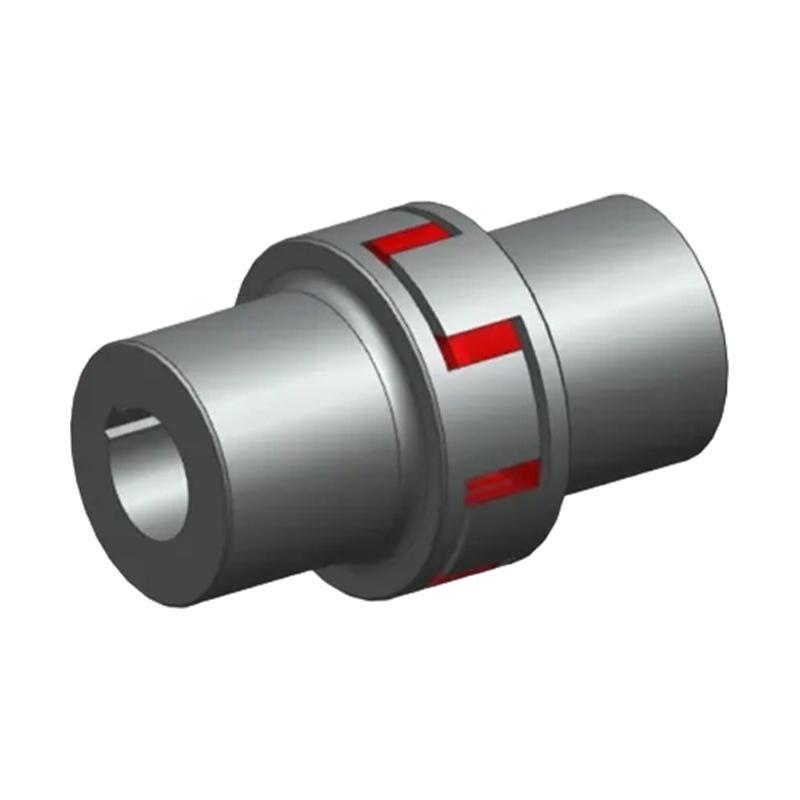

Ruang lingkup penerapan kopling tipe bintang sangat luas. Sebelum menggunakannya, kita pasti perlu mengetahui kelebihan dari star-type coupling agar kita bisa mengaplikasikannya dengan lebih baik. Jika Anda tertarik dengan topik ini, maka mari kita lihat bersama. Kami berharap dapat membantu beberapa orang yang relevan. Kopling tipe bintang banyak digunakan di berbagai industri, sehingga cakupan penerapannya tidak diragukan lagi luas. Faktanya, kopling tipe bintang sebagian besar terbuat dari plastik rekayasa sebagai elemen elastis dan cocok untuk menghubungkan dua poros koaksial dalam sistem transmisi. Mereka memiliki fungsi mengkompensasi offset relatif dari dua poros dan buffering, dan memiliki berbagai aplikasi. Torsi yang bisa mereka transmisikan adalah 20-35000.N M. Saya yakin Anda telah memperhatikan saat menggunakannya. Faktanya, suhu kerjanya -35-80 derajat Celcius, dan dapat dipertukarkan dengan kopling ROTEX Jerman. Badan elastis poliuretan dibuat menjadi cakar yang menonjol, yang dapat menghindari deformasi internal yang disebabkan oleh benturan dan deformasi eksternal yang disebabkan oleh gaya sentrifugal. Permukaan cekung yang besar dari cakar yang menonjol membuat tekanan permukaan roda gigi involute menjadi sangat kecil. Bahkan jika permukaan gigi kelebihan beban, gigi tetap tidak akan aus atau berubah bentuk. Selain itu, ia memiliki ketahanan kegagalan yang sangat baik; kopling tipe bintang juga tidak sensitif terhadap beban benturan dan puncak tekanan; ia memiliki ketahanan korosi yang tinggi; deformasi kompresi rendah; cocok untuk kondisi kerja yang keras; dan mudah dipasang. Kopling tipe bintang saat ini digunakan sebagai kopling gigi berbentuk drum pada perangkat transmisi. Ini berevolusi dari kopling roda gigi positif biasa. Kopling tipe bintang berbentuk drum telah diterapkan di banyak negara industri maju di luar negeri. Produk standar dan seri terdiri dari dua lengan roda gigi luar berbentuk drum dan sepasang cincin roda gigi dalam gigi lurus dan komponen lainnya. Selama pengoperasian, torsi terutama disalurkan melalui pelat tekanan roda gigi dalam dan luar. Poros mahkota bagian dalam gigi lurus dari selongsong roda gigi luar berbentuk drum berputar (disebut sebagai percepatan sudut) untuk mengkompensasi deviasi relatif dan meneruskan kedua poros. Terutama, semakin besar tonjolan pada arah panjang gigi, semakin besar percepatan sudutnya, hingga 6°. Umumnya, disarankan untuk menjadi 1° hingga 1,5°, sedangkan kopling tipe bintang gaya lama hanya mengizinkan 0,5°. Dari sudut pandang kekuatan tarik dan kemampuan penetrasi, pada kondisi kerja yang sama, torsi yang disalurkan kopling mahkota dapat ditingkatkan sebesar 15-20%. Ini meningkatkan keadaan kontak gigi luar, menghindari kerugian karena langsung terjepit oleh gigi lurus dan konsentrasi tegangan pada perpindahan sudut, dan juga meningkatkan gesekan dan keausan permukaan gigi, mengurangi kebisingan, dan memiliki siklus perawatan yang panjang.

Fungsi menggunakan CMM untuk mendeteksi toleransi geometris kopling terutama tercermin dalam aspek-aspek berikut: 1. Pastikan Kualitas Produk Dengan mendeteksi toleransi geometris seperti koaksialitas, paralelisme, dan kebulatan kopling, hal ini memastikan bahwa fitur geometrisnya memenuhi persyaratan desain, menghindari kegagalan fungsional komponen akibat kesalahan geometris yang berlebihan. Misalnya, kesalahan koaksialitas yang berlebihan akan menyebabkan getaran dan kebisingan tambahan saat kopling menyalurkan daya, sehingga mempercepat keausan peralatan. 2. Meningkatkan Presisi Perakitan Deteksi toleransi geometris yang akurat dapat memberikan dukungan data untuk perakitan kopling, memastikan ketepatan perakitan antara kopling dan poros, bantalan dan komponen lainnya, membuat kerja sama mekanis selama pengoperasian peralatan semakin erat, dan mengurangi risiko kehilangan energi dan kerusakan komponen yang disebabkan oleh celah perakitan. 3. Optimalkan Proses Produksi Berdasarkan hasil deteksi, masalah yang ada dalam proses produksi, seperti presisi peralatan mesin yang tidak mencukupi dan keausan perlengkapan perkakas, dapat dianalisis, sehingga dapat mengoptimalkan parameter teknologi pemrosesan, meningkatkan peralatan dan perkakas, dan meningkatkan efisiensi produksi dan konsistensi produk. 4. Mendukung Diagnosis Kesalahan Bila peralatan mengalami gangguan seperti getaran dan kebisingan abnormal, dengan menggunakan CMM untuk mendeteksi toleransi geometris kopling, dapat dinilai apakah kesalahan tersebut disebabkan oleh kesalahan geometris kopling, sehingga memberikan dasar untuk diagnosis kesalahan peralatan dan pemeliharaan, dan mempersingkat waktu pemecahan masalah kesalahan.

Perumahan Bersama Universal: Laporan Fungsi, Spesifikasi dan Aplikasi 1. Ikhtisar Perumahan sambungan universal, juga dikenal sebagai pelindung atau boot sambungan universal, adalah komponen pelindung penting yang dipasang secara eksternal pada sambungan universal. Ini banyak digunakan di bidang otomotif, mesin industri, dan peralatan teknik, yang dirancang untuk menjaga perakitan sambungan universal dan memastikan transmisi daya yang stabil. Desain struktural dan pemilihan bahannya disesuaikan dengan lingkungan operasi yang berbeda, mulai dari sepatu bot tahan debu yang fleksibel untuk mobil penumpang hingga selubung pelindung kaku untuk peralatan industri berat. 2. Fungsi Inti - Isolasi Kontaminan: Secara efektif memblokir debu, kelembaban, pasir, dan kotoran eksternal lainnya memasuki struktur internal sendi universal, mencegah keausan abrasif dan korosi komponen kunci seperti sambungan universal, bantalan, dan poros. - Pelestarian Pelumasan: Mempertahankan penyegelan sistem pelumasan internal, mencegah kebocoran minyak pelumas dan memastikan pelumasan yang cukup dari bagian yang bergerak, sehingga mengoptimalkan efisiensi transmisi dan mengurangi kehilangan energi. - Perlindungan Keselamatan: Menghilangkan potensi bahaya yang disebabkan oleh komponen berputar yang terbuka, menghindari cedera kontak yang tidak disengaja; sementara itu, ia menyerap dampak dan getaran eksternal untuk mengurangi kerusakan pada sendi universal. - Perpanjangan Umur Layanan: Dengan mengurangi keausan komponen, korosi, dan kerusakan mekanis, umur layanan keseluruhan dari perakitan sambungan universal secara signifikan diperpanjang, menurunkan biaya perawatan dan waktu henti. 3. Spesifikasi Kunci 3.1 Pilihan Bahan - Karet: Karet kloroprena (CR) biasanya digunakan karena fleksibilitasnya yang sangat baik, ketahanan suhu rendah, dan tahan cuaca, cocok untuk sepatu bot bersama universal otomotif. - Plastik: Ringan dan hemat biaya, berlaku untuk peralatan mid-to-low-end; varian plastik yang diperkuat menawarkan ketahanan benturan yang ditingkatkan. - Logam: Baja berkekuatan tinggi atau paduan aluminium, menampilkan daya tahan dan kapasitas menahan beban yang unggul, digunakan dalam peralatan industri berat seperti mesin penggulung baja. - Bahan Komposit: Gabungkan keunggulan logam dan plastik, memberikan kekuatan seimbang, fleksibilitas, dan ketahanan korosi, dengan prospek aplikasi yang luas dalam peralatan berkinerja tinggi. 3.2 Jenis Struktural (Berdasarkan Standar JB/T 9791—2022) - Bergelombang tipe tiga-clamp - Bergelombang tipe dua-clamp - Tipe tiga penjepit tabung lurus - Jenis gesper bergelombang - Double C-berbentuk klip plastik jenis tetap - Tipe tetap sekrup tabung lurus 3.3 Persyaratan Kinerja - Kekuatan Mekanik: Tidak ada retak atau patah setelah uji pembebanan aksial dan radial suhu kamar. - Stabilitas Suhu Rendah: Mempertahankan integritas struktural dan kinerja selama pemuatan aksial suhu rendah dan uji dampak. - Ketahanan Cuaca: Untuk bahan plastik atau karet, tidak ada perubahan warna, retak, atau degradasi yang jelas setelah 1000 jam uji pelapukan. - Kinerja Sealing: Secara efektif mencegah kebocoran pelumas dan intrusi kontaminan dalam operasi jangka panjang. 3.4 Metode Koneksi - Sambungan penjepit (untuk tipe tiga penjepit bergelombang dan dua penjepit) - Sambungan sekrup (untuk jenis sekrup lurus-tabung tetap) - Koneksi plug-in (untuk rumah sambungan universal tahan debu) 4. Skenario Aplikasi - Industri Otomotif: Mobil penumpang dan kendaraan komersial menggunakan sepatu bot sambungan universal yang fleksibel (biasanya karet atau plastik) untuk melindungi sambungan universal poros penggerak, beradaptasi dengan getaran kendaraan dan perubahan sudut. - Mesin Industri: Pabrik penggilingan baja, peralatan pertambangan, dan sistem konveyor mengadopsi rumah logam atau komposit yang kaku untuk menahan kondisi kerja yang keras seperti beban tinggi, debu, dan benturan. - Peralatan Teknik: Excavator, loader, dan mesin konstruksi lainnya menggunakan housing berkekuatan tinggi dan tahan aus untuk memastikan pengoperasian yang andal di lingkungan luar ruangan yang kompleks.

Berikut ini adalah tindakan pencegahan untuk menggunakan poros universal: Instalasi Pastikan keselarasan yang benar: Sumbu poros yang terhubung harus berada dalam kisaran deviasi sudut yang diijinkan yang ditentukan oleh pabrikan untuk menghindari tekanan dan keausan yang berlebihan. - Kencangkan baut/mur pemasangan dengan kuat untuk mencegah kendor selama operasi. Operasi - Jangan melebihi kecepatan dan torsi pengenal poros universal untuk menghindari kerusakan atau kegagalan. - Jaga suhu operasi dalam kisaran yang disarankan; suhu tinggi dapat mempengaruhi sifat material dan kinerja pelumasan. Pantau getaran dan kebisingan secara teratur. Getaran atau kebisingan yang tidak normal dapat mengindikasikan ketidaksejajaran, keausan, atau masalah lainnya. Pemeliharaan - Secara teratur memeriksa kondisi pelumasan dan mengisi atau mengganti pelumas seperti yang diperlukan untuk mengurangi gesekan dan keausan. - Periksa poros universal untuk keausan, retakan, atau deformasi secara berkala. Ganti bagian yang aus atau rusak secara tepat waktu. - Setelah penyimpanan jangka panjang atau tidak digunakan, periksa dan uji poros universal sebelum digunakan kembali untuk memastikan kinerjanya. Tindakan pencegahan ini harus dipatuhi dengan ketat untuk memastikan pengoperasian poros universal yang aman, andal, dan efisien.

Perawatan nitridasi kopling :Kopling roda gigi berbentuk drum berkekuatan tinggi dibuat dengan mengintegrasikan faktor-faktor seperti pemilihan bahan kopling, proses perlakuan panas berikutnya, dan manufaktur yang tepat. Perawatan nitridasi digunakan untuk meningkatkan kekuatan permukaan kopling roda gigi. Pembuatan kopling roda gigi berbentuk drum secara presisi: Pertama, perhatian harus diberikan pada pemilihan bahan kopling. Misalnya, untuk kopling roda gigi berbentuk drum GICL beban berat, bahan harus dipilih berdasarkan kondisi penggunaan peralatan pengguna, apakah itu baja tempa 45 # atau baja tempa 42CRMO? Bahkan untuk kopling roda gigi berukuran besar di atas GICL23 (diameter luar adalah 1010), bentuk baja tuang dapat dipilih, tetapi merek bahan baja tuang dan cacat (lubang gas, lubang pasir, dll.) dari baja tuang harus dikontrol dengan ketat. Setelah menentukan bahan kopling roda gigi berbentuk drum, perlakuan panas yang sesuai harus diikuti untuk mengerahkan sepenuhnya kinerja kekuatan yang melekat pada bahan kopling. Perlakuan panas pada kopling roda gigi berbentuk drum bukan hanya pendinginan permukaan, karena pendinginan permukaan hanya meningkatkan kekerasan permukaan gigi, sedangkan kekuatan dan kekuatan lelah badan utama kopling roda gigi dan masa pakainya merupakan faktor kuncinya. Perawatan nitriding dapat meningkatkan kekerasan permukaan seluruh kopling roda gigi, dan kekerasannya jauh lebih besar dibandingkan perawatan permukaan frekuensi tinggi. Namun, untuk mencapai efek komprehensif dari kopling berkekuatan tinggi, perlakuan awal pendinginan dan tempering yang sesuai harus diikuti sebelum perlakuan nitridasi, sehingga dapat meningkatkan kekuatan badan kopling dan kekuatan permukaan secara komprehensif.

Ini adalah kopling dengan cakram rem, jenis kopling, dengan fitur dan aplikasi berikut: Fitur - Desain Struktural: Mengintegrasikan fungsi kopling dan cakram rem. Ini memiliki struktur yang kompak dan dapat mewujudkan operasi pengereman sambil mentransmisikan torsi. - Kinerja Transmisi: Ini dapat secara efektif mengirimkan torsi besar dan memenuhi persyaratan transmisi daya dalam kondisi kerja yang berbeda. - Fungsi Pengereman: Disk rem yang dilengkapi dapat bekerja sama dengan perangkat pengereman untuk mencapai pengereman yang akurat dan andal, memastikan keamanan operasi peralatan. - Kemampuan beradaptasi: Untuk sistem transmisi dengan persyaratan pengereman, tidak perlu memasang cakram rem tambahan, yang menghemat ruang dan menyederhanakan tata letak peralatan. Applications Hal ini terutama digunakan dalam bidang peralatan mekanik yang membutuhkan baik transmisi daya dan kontrol pengereman, seperti: - Peralatan dalam mesin pertambangan, seperti konveyor dan kerekan, dapat mewujudkan start-stop cepat dan pengereman yang aman dari peralatan melalui cakram rem saat mentransmisikan daya. - Peralatan pengangkat, seperti sistem transmisi derek, menggunakan fungsi pengeremannya untuk memastikan keamanan dan keandalan operasi pengangkatan. - Beberapa kipas industri besar, pompa air dan peralatan lainnya, ketika pematian darurat atau kontrol kecepatan yang tepat diperlukan, fungsi pengereman kopling ini dapat memainkan peran penting.
