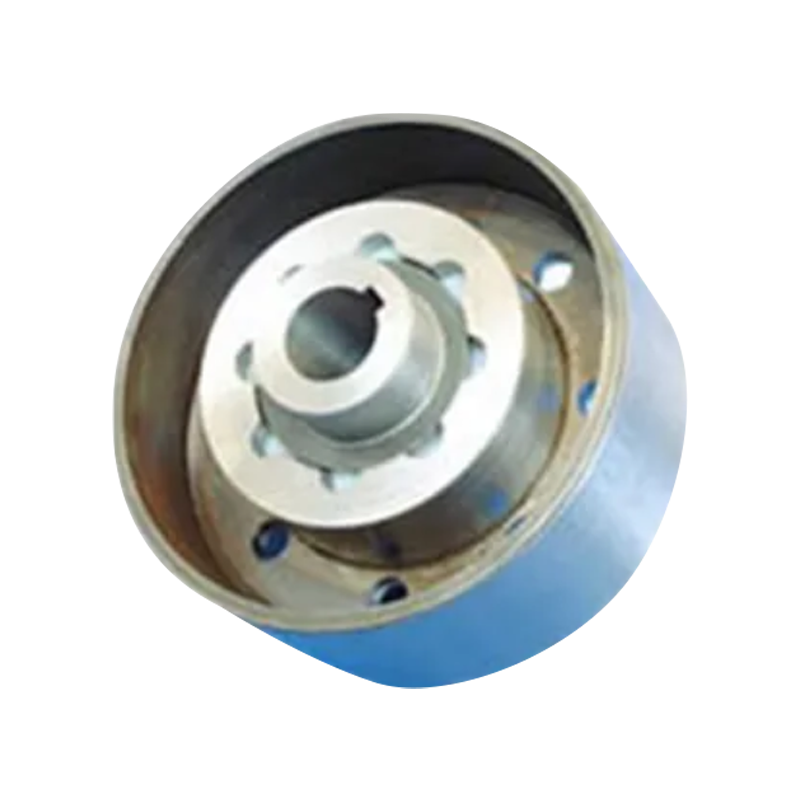

ZCL jenis kopling pin elastis dengan roda rem (Q/YZ 33008X-2018)

Deskripsi Teknis ZCL Tipe Elastic Pin Coupling dengan Roda Rem

Kopling Pin Elastis Tipe ZCL dengan Roda Rem adalah kopling serba guna yang mengintegrasikan pengereman roda rem transmisi pin elastis dalam satu unit.

Dirancang sesuai dengan GB/T 5015, sangat cocok untuk kondisi kerja daya menengah dan kecil dengan start-stop/pengereman yang sering. Kinerja intinya mencakup struktur sederhana, pengoperasian bebas pelumasan, pengereman yang andal, kapasitas kompensasi sedang, perawatan mudah, dan biaya rendah, sedangkan pengurangan getaran dan kapasitas menahan beban lebih rendah dibandingkan kopling tugas berat.

Fitur Kinerja Inti

• Transmisi dan Pengereman Terintegrasi: Setengah kopling, pin elastis nilon, dan roda rem diintegrasikan sebagai satu kesatuan. Torsi disalurkan melalui pin, dan roda rem bekerja sama dengan rem untuk mencapai pengereman cepat. Sangat cocok untuk peralatan yang memerlukan start-stop sering seperti crane dan conveyor, menyederhanakan tata letak shafting.
• Kapasitas Beban-Bearing dan Torsi yang Dapat Diadaptasi: Mencakup rentang torsi nominal 250–31500N·m (per GB/T 5015), dengan kecepatan rotasi yang diizinkan ≤6000rpm dan rentang suhu operasi -20℃～ 70℃. Pin elastis nilon dapat melumasi sendiri dan bebas perawatan, sehingga ideal untuk transmisi daya berkecepatan menengah, menengah, dan kecil.
• Kapasitas Kompensasi Misalignment Moderat: Mampu mengkompensasi ketidaksejajaran aksial 10mm, ketidaksejajaran radial ±0.3mm, dan ketidaksejajaran sudut ≤0.5°. Ini dapat beradaptasi dengan kesalahan pemasangan dan sedikit deformasi poros, mengurangi persyaratan akurasi penyelarasan.
• Penyangga dan Perlindungan Kelebihan Beban: Pin elastis nilon mengalami deformasi geser untuk menahan beban benturan dan dapat menahan beban berlebih sesaat 200%, mencegah kerusakan benturan kaku pada motor, peredam, dan komponen lainnya. Ini sangat cocok untuk kondisi kerja berdampak ringan hingga sedang.
• Keuntungan dalam Pemeliharaan dan Biaya: Menampilkan struktur sederhana dengan beberapa bagian, pin dapat diganti hanya dengan melepas penyekat tanpa menggerakkan setengah kopling, sehingga memungkinkan pemasangan dan commissioning yang cepat. Ini juga menawarkan biaya pengadaan dan pemeliharaan yang rendah.
• Keterbatasan: Kinerja pengurangan getaran dan kebisingannya lebih rendah dibandingkan kopling selongsong elastis dan kopling bunga plum. Pin elastis nilon rentan terhadap penuaan di bawah beban berat jangka panjang, sehingga tidak cocok untuk dampak frekuensi tinggi, transmisi presisi tinggi, atau lingkungan korosif yang kuat.
