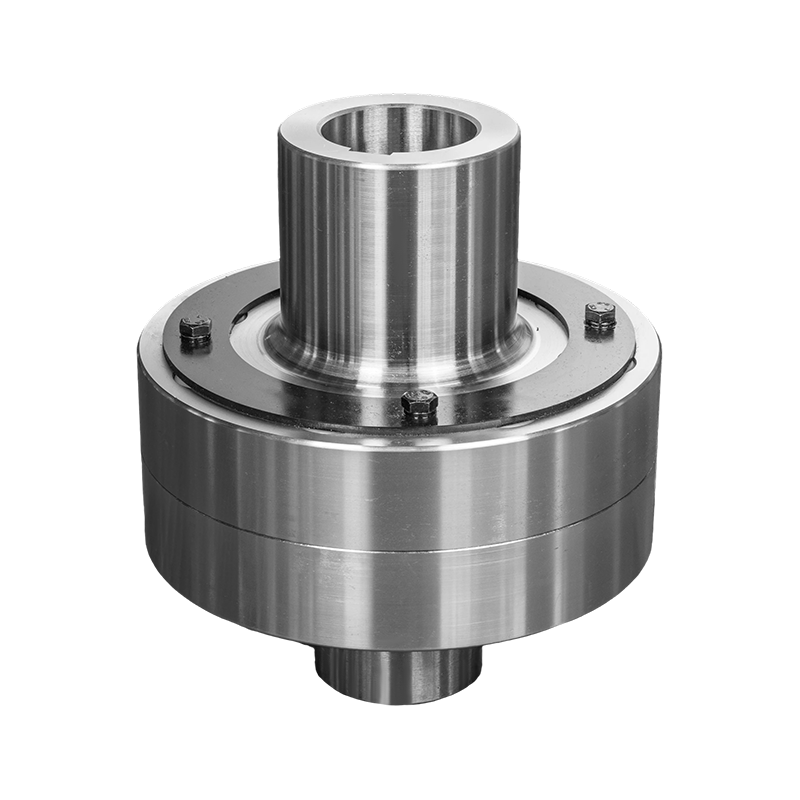

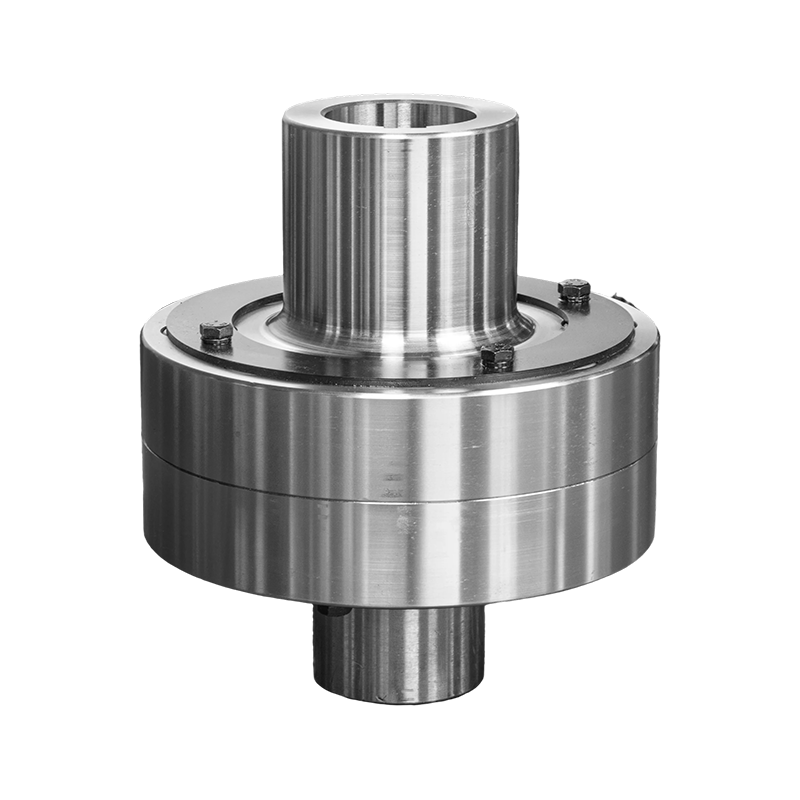

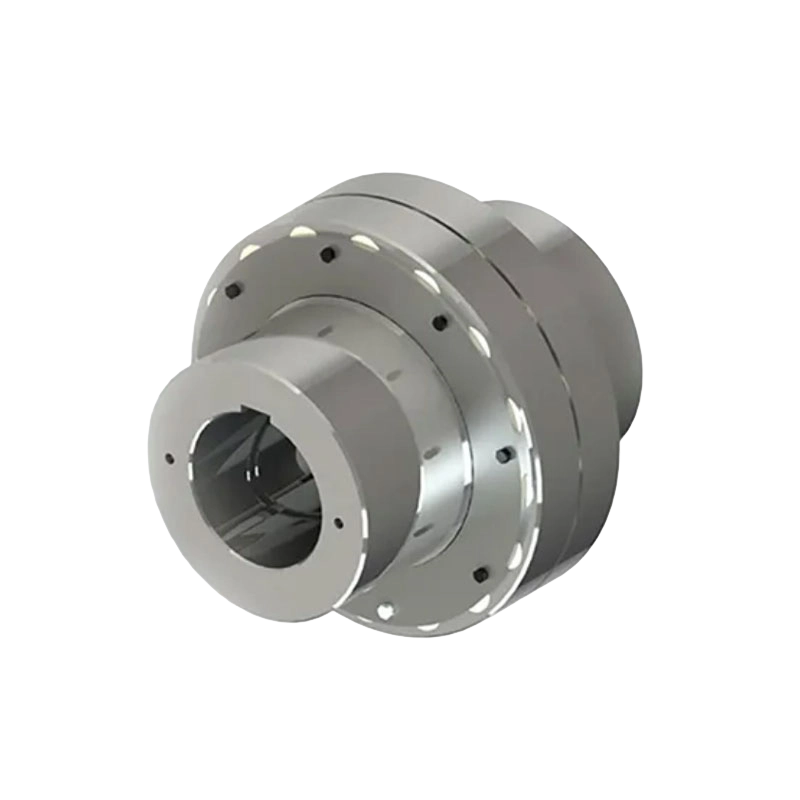

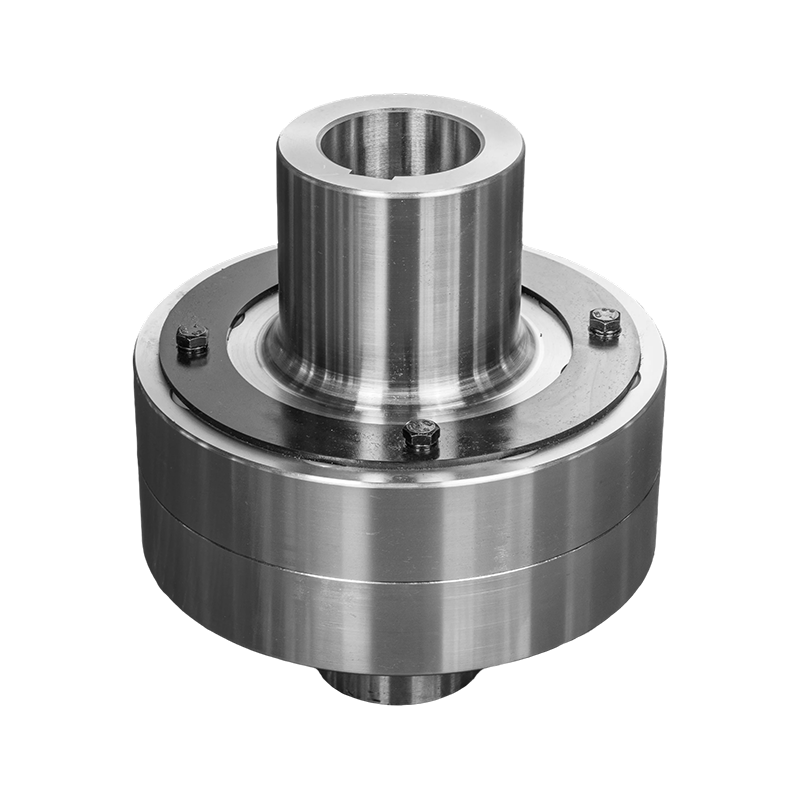

Kopling pin elastis tipe HC (Q/YZ31001X-2018)
Kinerja struktural
1. Elemen elastisnya adalah nilon MC, kekuatan dan ketahanan ausnya tinggi,dan cocok untuk lingkungan korosif.
2. Dua jenis lubang poros setengah kopling dapat digabungkan secara sewenang-wenang.
3. Suhu operasi-20°~ 70℃
- Parameter Produk
- Kirim Pesan
PARAMETER TEKNIS
1-setengah kopling 2-pin 3-baffle plate 4-baut 5-gasket 6-Marks
Parameter dasar dan dimensi utama kopling pin elastis tipe HC
| Tipe |
Torsi nominal N·m |
Kecepatan yang diperbolehkan [n]/r.min⁻¹ |
Diameter lubang poros d₁,d₂,d z |
Panjang lubang poros | D | D₁ | S | b |
Momen inersia I/kg·m² |
Massa m/kg |
||
| Y | J、J₁、Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100.110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100.110.120.125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100.110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130.140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130.140,150 | 252 | 202 | 252 | |||||||||
| 160.170.180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130.140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160.170.180 | 302 | 242 | 302 | |||||||||
| 190.200.220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160.170.180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190.200.220 | 352 | 282 | 352 | |||||||||
| 240.250.260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190.200.220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240.250.260 | 410 | 330 | - | |||||||||
| 280.300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240.250.260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280.300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
Catatan: Momen inersia dan massa dihitung menurut jenis kombinasi lubang poros J/Y dan diameter lubang poros minimum.
