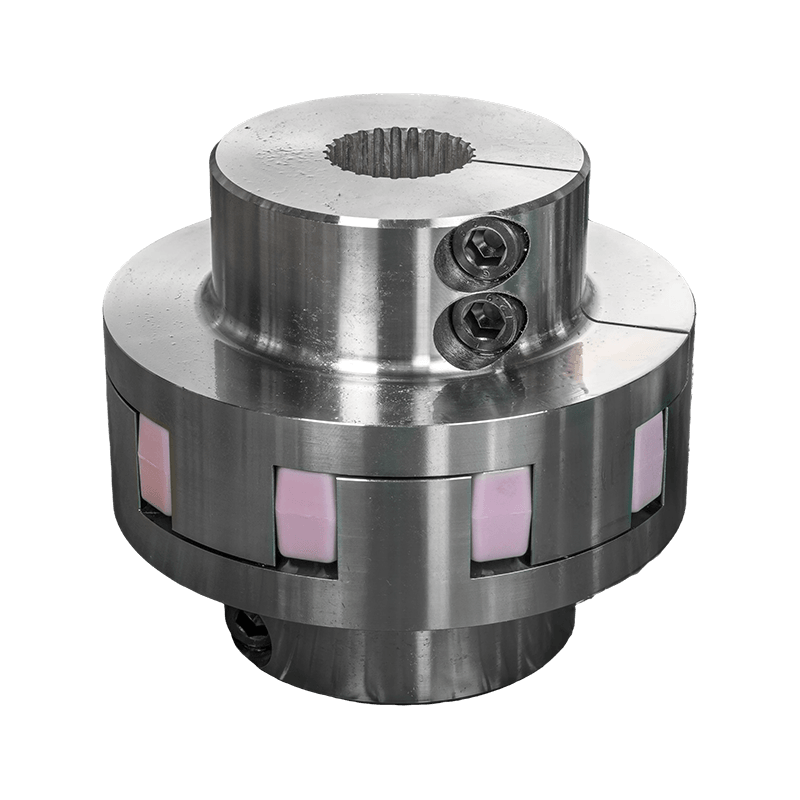

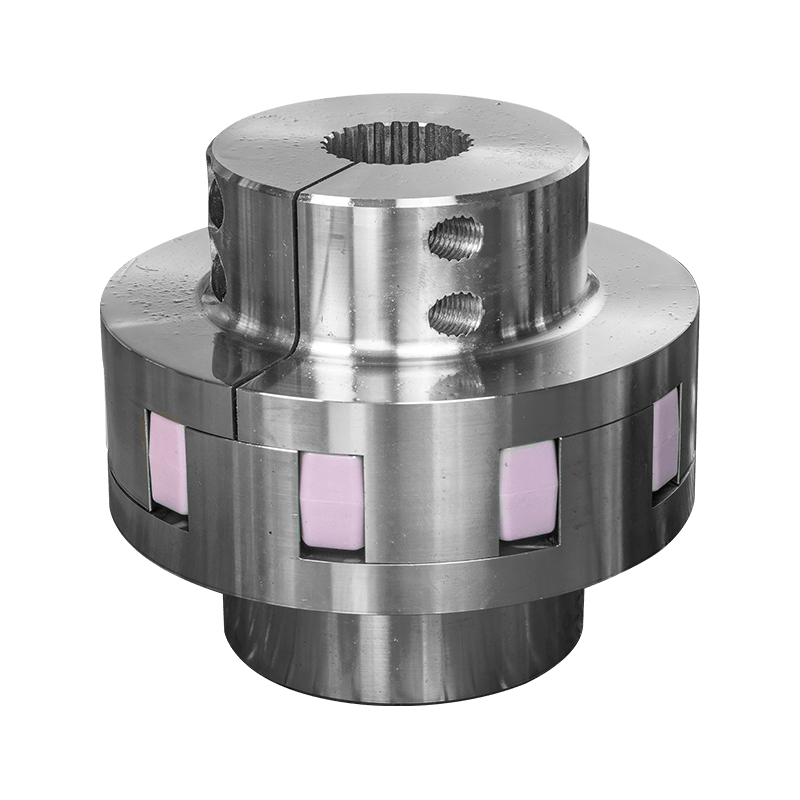

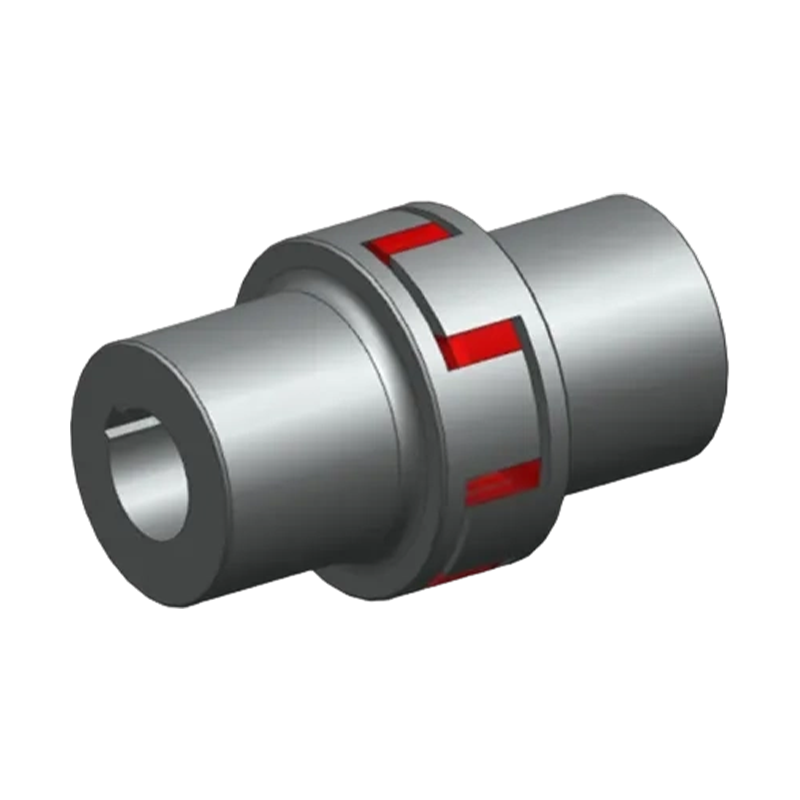

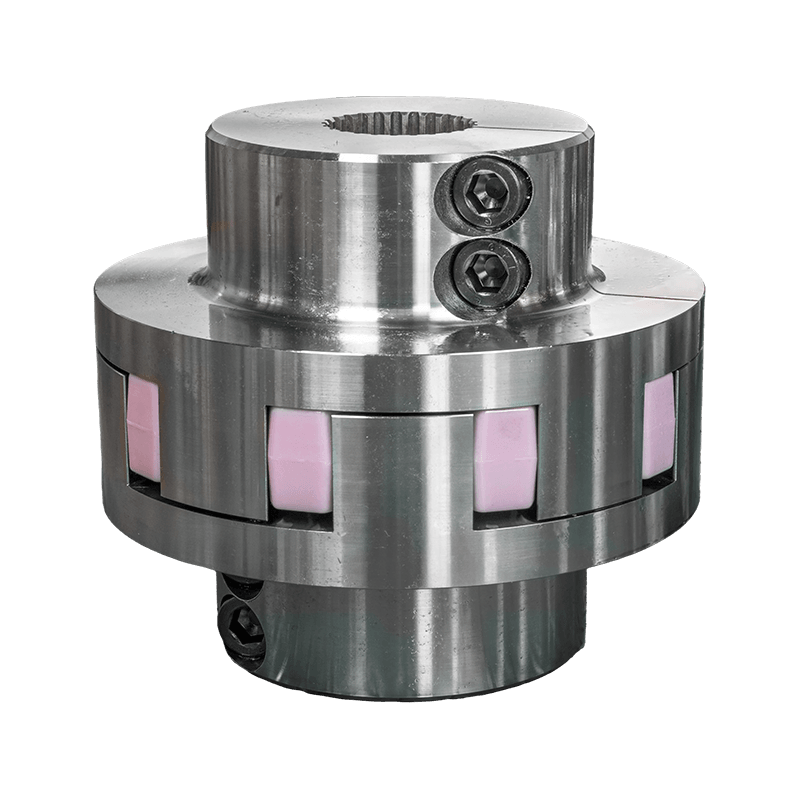

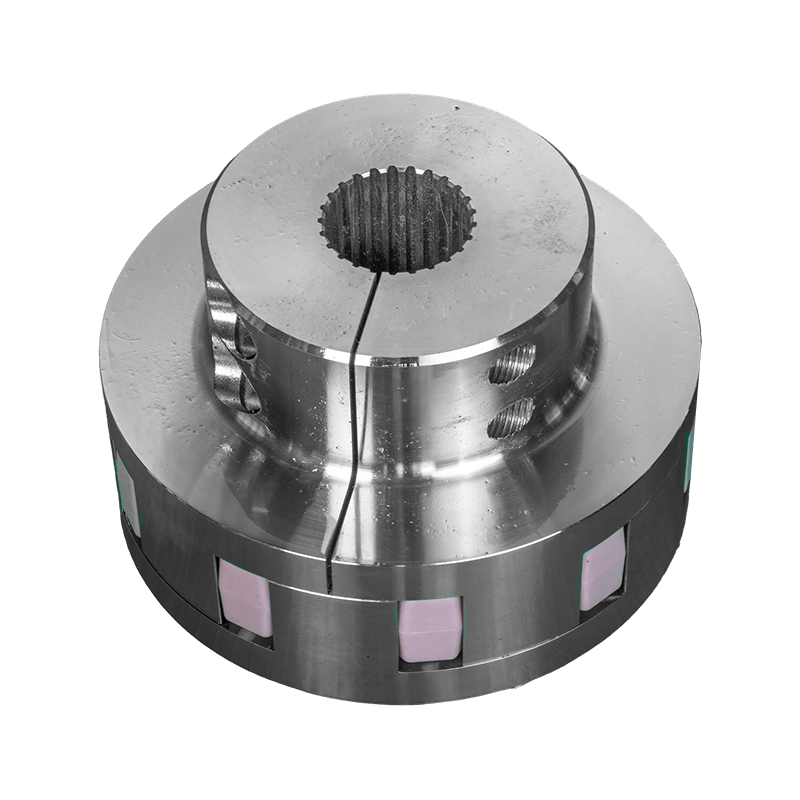

XC jenis bintang elastis coupling(Q/YX36019X-2018)
Yang dikenal sebagai kopling elastis berbentuk plum juga disebut kopling rahang atau kopling laba-laba.
Kinerja struktur:
1. Ukuran kompak,inersia kecil.
2. Kopling terbuat dari plastik rekayasa sebagai komponen elastis, penyangga, penyerapan goncangan, ketahanan aus, suhu kerja-35- 80C; Bebas perawatan.
3. Elastomer dibatasi oleh blok cakar cembung, yang dapat menghindari deformasi internal yang disebabkan oleh benturan dan deformasi eksternal yang disebabkan oleh gaya sentrifugal. Permukaan cakar cembung yang cekung besar membuat tekanan permukaan pada gigi involute menjadi kecil, dan gigi tidak akan aus atau berubah bentuk meskipun mengalami beban berlebih.
4. Instalasi penyisipan sumbu.
- Parameter Produk
- Kirim Pesan
PARAMETER TEKNIS

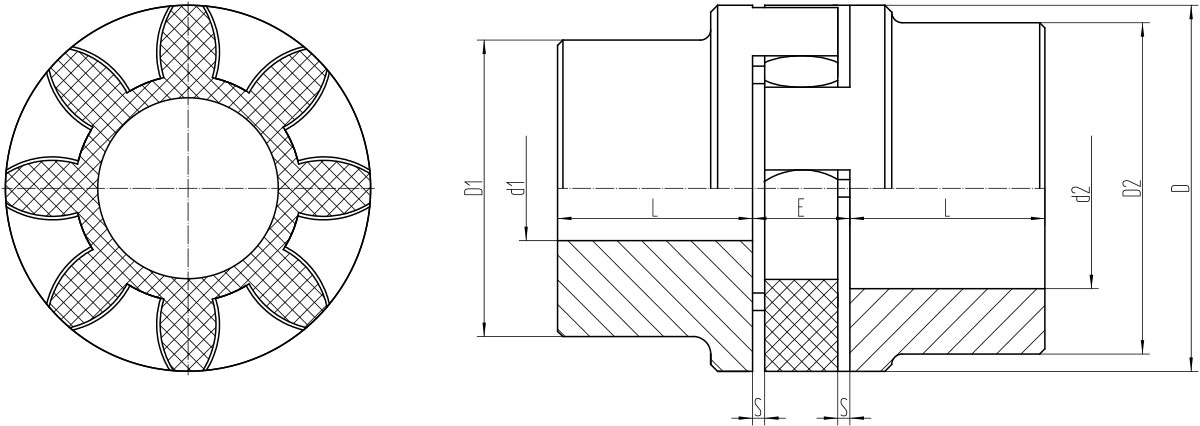

Parameter dasar dan dimensi utama kopling elastis bintang XC
| Tipe | Torsi nominal Tn/N•m | Kecepatan yang diperbolehkan [n]/r.min⁻¹ | Shaft hole diameter d₁,d₂ | Panjang lubang poros L |
D | D₁ | D₂ | E | S | Momen inersia I/kg·m² | Massa /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
Catatan: Silakan berkonsultasi dengan perusahaan kami untuk struktur lain sebesar LX
