MCS jenis plum berbentuk kopling elastis (Q/YM 35014X-2018)

Kopling elastis berbentuk plum biasanya disebut sebagai kopling rahang atau kopling laba-laba dalam industri.

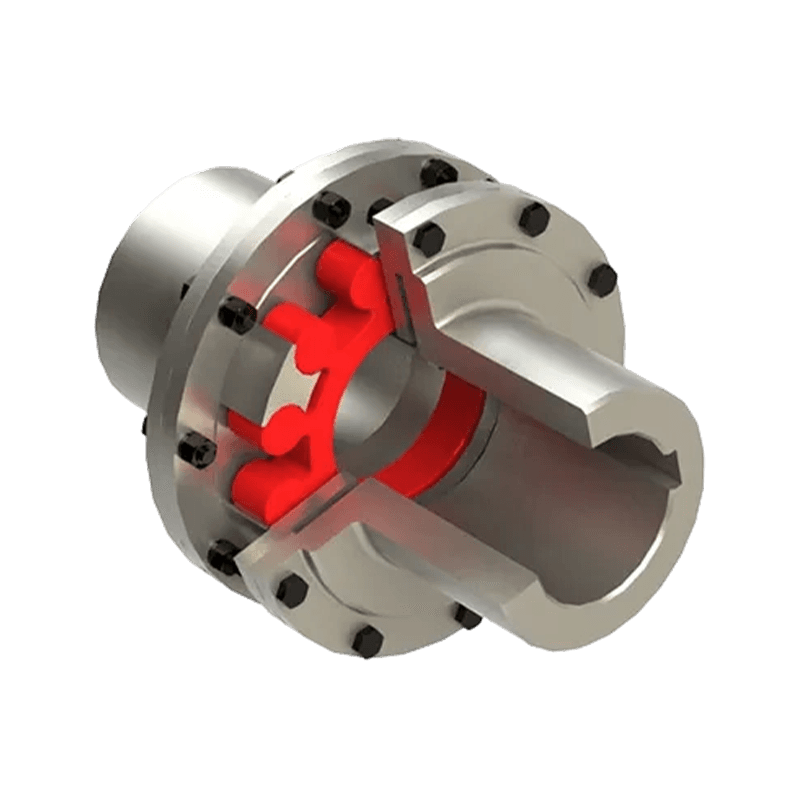

Karakteristik struktural kopling elastis berbentuk plum tipe MCS

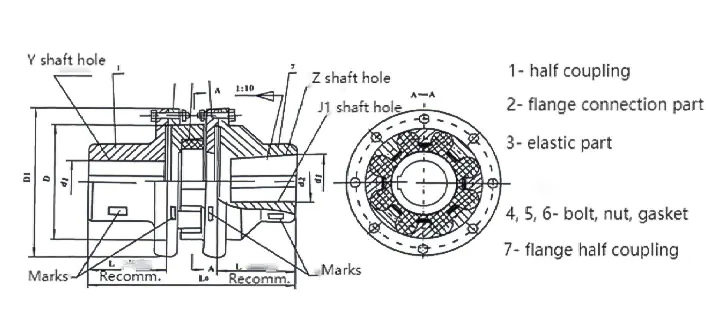

Komponen Dasar: Terutama terdiri dari dua semi-asosiator flensa dengan cakar yang menonjol, potongan penghubung flensa, elemen elastis berbentuk plum, baut, mur, dan ring, dll. Elemen elastis berbentuk plum ditempatkan di antara cakar yang menonjol dari dua semi-asosiator untuk mencapai koneksi dua semi-asosiator.

Desain Flensa Ganda: Kedua ujungnya dilengkapi dengan cakram flensa. Melalui komponen penghubung seperti baut, mereka dapat dihubungkan ke flensa atau permukaan pemasangan peralatan lain, membuat pemasangan lebih nyaman dan stabil, dan memastikan koaksialitas kopling dan sambungan peralatan.

Karakteristik Kinerja

• Kemampuan Kompensasi Perpindahan yang Kuat: Ketika terdapat offset relatif antara kedua poros, elemen elastis akan mengalami deformasi elastis yang sesuai, sehingga mencapai kompensasi otomatis, dan dapat mengkompensasi perpindahan radial, sudut dan aksial antara kedua poros dalam kisaran tertentu.
• Penyerapan Guncangan dan Efek Peredam yang Baik: Elemen elastis memiliki elastisitas yang baik, yang dapat secara efektif menyerap dan menahan getaran dan benturan dalam proses transmisi, mengurangi kebisingan, melindungi komponen transmisi peralatan, dan memperpanjang masa pakai peralatan.
• Efisiensi Transmisi Tinggi: Efisiensi transmisi umum dapat mencapai lebih dari 99%, dan dapat mentransfer torsi secara efisien, memastikan keandalan transmisi daya.
• Operasi Stabil dan Andal: Memiliki kinerja isolasi listrik yang baik, yang dapat menghindari pengaruh gangguan listrik pada operasi peralatan.
• Pemeliharaan Mudah: Strukturnya sederhana, tidak diperlukan pelumasan, beban kerja perawatannya kecil, dan dapat beroperasi terus menerus untuk waktu yang lama.
• Penerapan Luas: Cocok untuk rotasi yang sering dimulai, maju dan mundur, kecepatan sedang, torsi sedang, dan kondisi kerja dengan keandalan tinggi. Suhu lingkungan kerja adalah -35℃ hingga 80℃, transmisi torsi nominal adalah 25-12500N・m, dan kecepatan yang diijinkan adalah 1500-15300r/mnt.
