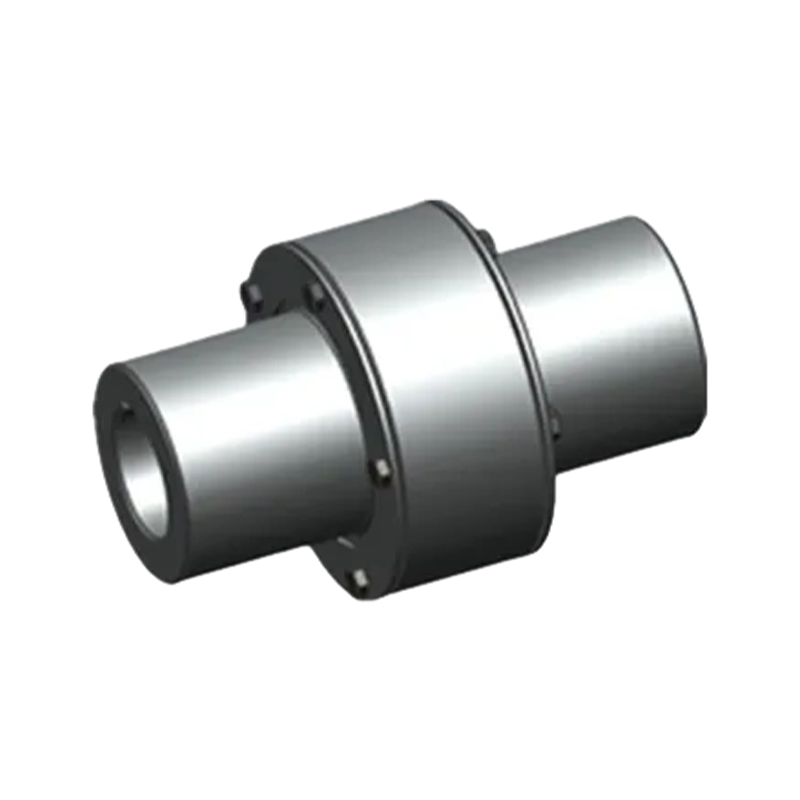

ZC jenis elastis pin gigi coupling(Q/YZ33006X-2018)

ZC-jenis elastis pin gigi kopling kinerja struktural

1. Tepi luar dari dua setengah kopling dan tepi dalam jaket dibuat menjadi alur setengah elemen dengan radius yang sama, yang digabungkan menjadi lubang jarum untuk menyematkan pin. Kopling setengah poros penggerak menggerakkan jaket melalui pin, dan jaket menggerakkan poros penggerak setengah kopling melalui pin untuk berputar guna mentransfer torsi.
2. Penggunaan suhu -20℃- 70℃.

Hubungi Kami

Unduh PDF

Artikel sebelumnya: ZCD jenis lubang poros kerucut elastis pin gear coupling(Q/YZ33007X-2018)
BERIKUTNYA: TCL jenis pin kopling dengan roda rem elastis lengan(Q/YZ32004X-2018)

Parameter Produk

Kirim Pesan

PARAMETER TEKNIS

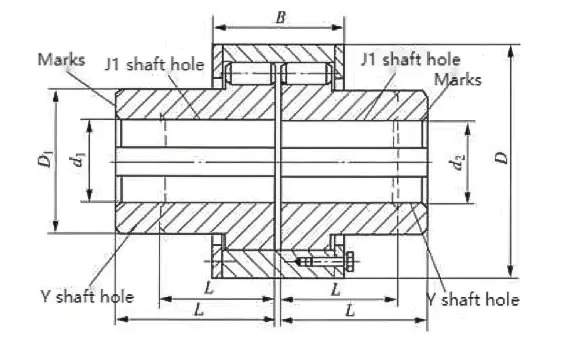

Parameter dasar dan dimensi utama dari kopling gigi pin elastis tipe ZC

Tipe	Torsi nominal /N·m	Kecepatan yang diperbolehkan [n]/r·min⁻¹	Shaft hole diameter d₁,d₂	Panjang lubang poros		D	D₁	B	S	Momen inersia /kg·m²	Masa m/kg
				Y	J₁
ZC1	112	5000	12,14	32	27	76	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.6
			20,22,24	52	38						1.67
ZC2	250		16,18,19	42	30	90	50	50	2.5	0.002	2.7
			20,22,24	52	38						2.76
			25,28	62	44					0.003	2.79
			30,32	82	60						3
ZC3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60						7.05
			40,42	112	84					0.012	7.31
ZC4	1800	4200	40,42,45,48,50,55,56			158	90	90	4	0.044	16.2
			60	142	107					0.45	15.25
ZC5	4500	4000	50,55,56	112	84	192	120		4	0.1	24.82
			60,63,65,70,71,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
ZC6	8000	3300	60,63,70,71,75	142	107	230	130	112	5	0.238	40.89
			80,85,90,95	172	132					0.242	40.15
ZC7	11200	2900	70,71,75	142	107	260	160		5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100.110	212	167					0.443	59.6
ZC8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.86	89.35
			100.110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
ZC9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100.110,120,125	212	167					1.678	138.1
			130.140.150	252	202					1.733	136.6
ZC10	31500	2100	100.110,120,125	212	167	355	245	152	8	2.236	165.5
			130.140.150	252	202					2.362	169.3
			160.170	302	242					2.422	164
ZC11	40000	2000	110.120.125	212	167	380	260	172	8	3.054	190.9
			130.140.150	252	202					3.249	203.1
			160.170,180	302	242					3.369	202.1
ZC12	63000	1700	130.140.150	252	202	445	290	182	8	6.146	288.5
			160.170,180	302	242					6.432	296.6
			190.200	352	282					6.524	288
ZC13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160.170,180	302	242					13.62	469.2
			190.200,220	352	282					14.19	480
			240	410	330					13.98	436.1
ZC14	125000	1400	170.180	302	242	560	390	218	8	19.9	581.5
			190.200,220	352	282					21.17	621.7
			240.250.260	410	330					21.67	599.4
ZC15	160000	1300	190.200,220	352	282	590	420	240	10	28.08	736.9
			240.250.260	410	330					29.18	730.5
			280.300	470	380					29.52	702.1
ZC16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240.250.260	410	330					60.05	1129
			280.300,320	470	380					60.56	1144
			340	550	450					62.47	1064
ZC17	315000	950	240.250.260	410	330	770	550	285	10	105.5	1500
			280.300,320	470	380					102.3	1557
			340.360.380	550	450					106	1535
ZC18	450000	850	250.260	410	330	860	605	300	13	152.3	1902
			280.300,320	470	380					161.5	2025
			340.360.380	550	450					169.9	2062
			400.420	650	540					175.4	2029
ZC19	630000	750	280.300,320	470	380	970	695	322	14	283.7	2818
			340.360.380	550	450					303.4	2963
			400.420,440,450	650	540					323.2	3068
ZC20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340.360.380	550	450					624.5	4426
			400.420,440,450,460,000,000	650	540					669.4	4715
ZC21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400.420,440,450,460,000,000	650	540					1715	8228
			530.560.600.630	800	680					1880	8699
ZC22	2240000	500	420.440.450.460.480.000	650	540	1520	1100	405	19	2338	9736
			530.560.600.630	800	680					2596	10631
			670.710.750	900	780					2522	9473
ZC23	2800000	460	480.500	650	540	1640	1240	440	20	3490	11946
			530.560.600.630	800	680					3972	13822
			670.710.750	900	780					3949	1226
			800.850	1000	880					3982	12095
