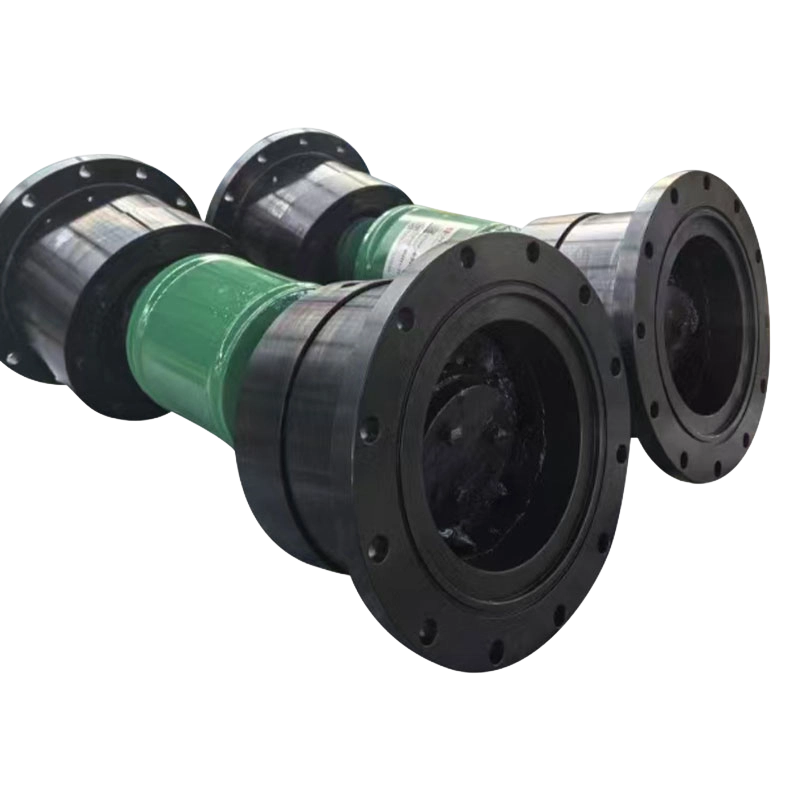

Kopling Universal Sangkar Bola Tipe QWL

Karakteristik Inti dan Analisis Aplikasi dari QWL-jenis Ball Cage Universal Coupling
Kopling universal sangkar bola tipe QWL adalah komponen transmisi presisi tinggi. Keuntungan intinya terletak pada memastikan transmisi sinkron dua poros. Bahkan ketika ada sudut aksial atau sedikit perpindahan radial dan aksial antara kedua poros, ia masih dapat mencapai putaran kecepatan konstan. Ini juga merupakan fitur utama yang membedakannya dari kopling universal poros silang biasa.

1. Parameter Teknis Inti
Rentang Torsi Nominal: 180–10000 N·m, yang memenuhi persyaratan torsi skenario transmisi tugas menengah dan berat.
Diameter Putar: 85–275 mm. Diameter putar menentukan batas ruang pemasangan kopling, dan dimensi pemasangan radial peralatan perlu disesuaikan selama pemilihan model.
Sudut Sumbu Maksimum: β≤14°–18°. Batas atas sudut sumbu sedikit berbeda di antara spesifikasi kopling QWL yang berbeda. Dalam penggunaan sebenarnya, sudut sumbu harus dikontrol dalam rentang pengenal untuk menghindari pengurangan efisiensi transmisi torsi dan memperburuk keausan komponen.

2. Prinsip Transmisi Sinkron

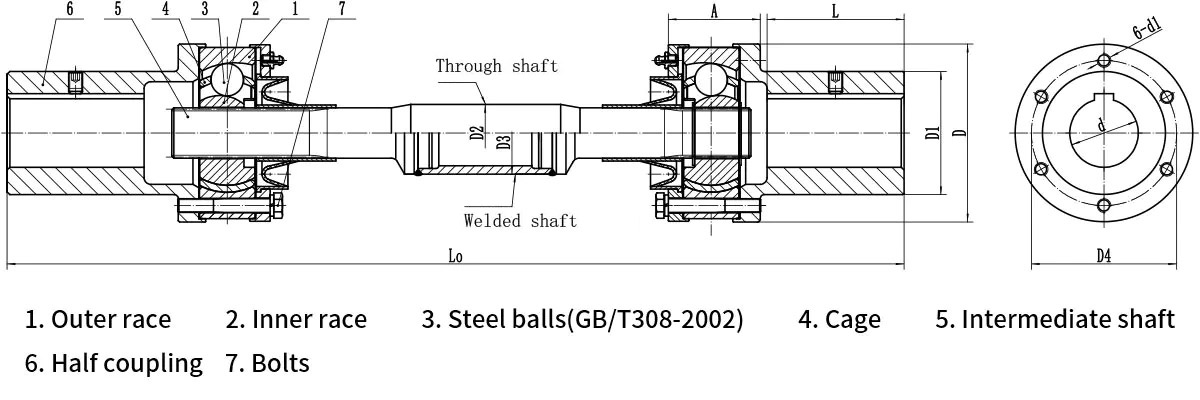

Inti dari struktur sangkar bola adalah bola baja menggelinding murni di jendela sangkar bola serta raceways dalam dan luar. Pusat-pusat raceways dalam dan luar bertepatan dengan pusat kopling. Hal ini memastikan bahwa ketika ada sudut antara sumbu, lintasan transmisi bola baja tetap simetris setiap saat, sehingga mewujudkan konsistensi lengkap dari kecepatan sudut poros masukan dan poros keluaran dan memenuhi persyaratan transmisi sinkron.

3. Skenario Aplikasi

Karena karakteristik sinkronisme, transmisi stabil dan ketahanan benturan, banyak digunakan dalam peralatan dengan persyaratan tinggi untuk akurasi transmisi, termasuk:

• Mesin metalurgi (misalnya, transmisi meja rol dari rolling mill)
• Alat tambang berat
• Jalur konveyor presisi tinggi
• Mesin konstruksi (misalnya, mekanisme slewing crane)
• Sistem penggerak spindel peralatan mesin CNC

4. Catatan tentang Pemilihan Model
Periksa torsi aktual yang ditransmisikan dan simpan faktor keamanan 1,2–1,5 kali untuk menghindari kerusakan beban berlebih.
Konfirmasikan sudut sumbu antara dua poros, yang tidak boleh melebihi batas atas pengenal kopling spesifikasi ini.
Cocokkan diameter putar ruang instalasi, dan memperhitungkan bentuk koneksi dari ujung poros (seperti koneksi kunci, koneksi lengan ekspansi, dll.).
Jika lingkungan kerja mengandung debu atau media korosif, struktur penyegelan dan pelindung yang sesuai harus dipilih.
