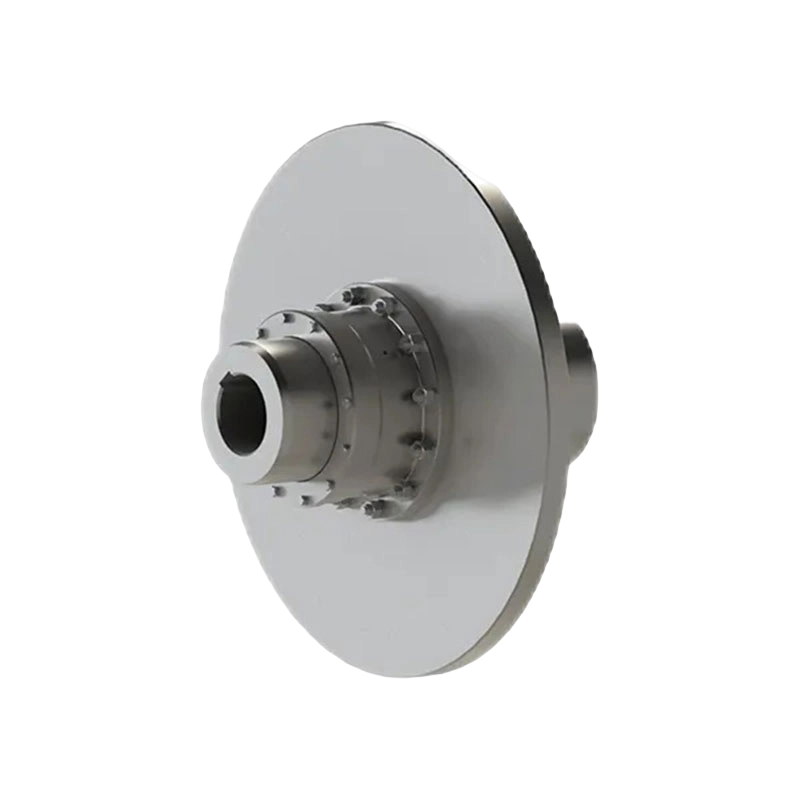

Tipe GAPK dengan kopling gigi drum cakram (Q/YG 12009X-2018)

Tipe GAPK dengan kopling roda gigi drum cakram, cocok untuk dicocokkan dengan kesempatan rem cakram, memungkinkan rotasi maju dan mundur. Karakteristiknya adalah: struktur gigi drum ganda, yang dapat mengkompensasi deviasi sumbu besar; cakram rem disusun di ujung pasif kopling, berat cakram rem dan beban rem kerja dan getaran sepenuhnya ditanggung oleh setengah kopling, sehingga meningkatkan kinerja meshing gigi drum selama pengereman. Torsi pengereman maksimum tidak dibatasi oleh kekuatan struktural kopling, yang aman dan andal. Struktur kompak, kondisi pendinginan yang baik dari cakram rem; cakram rem plug-in memungkinkan penggantian cepat tanpa melepas perangkat.

Oleh karena itu, sangat cocok untuk beban berat di mana beban, kecepatan, dan arah sering berubah, dan torsi nominal adalah 630-112000N.m.

Hubungi Kami

Unduh PDF

Artikel sebelumnya: GC Drum gear coupling(Q/YG 13010X-2018)
BERIKUTNYA: GAP Drum gear coupling dengan rem cakram (Q/YG 12008X-2018)

Parameter Produk

Kirim Pesan

PARAMETER TEKNIS

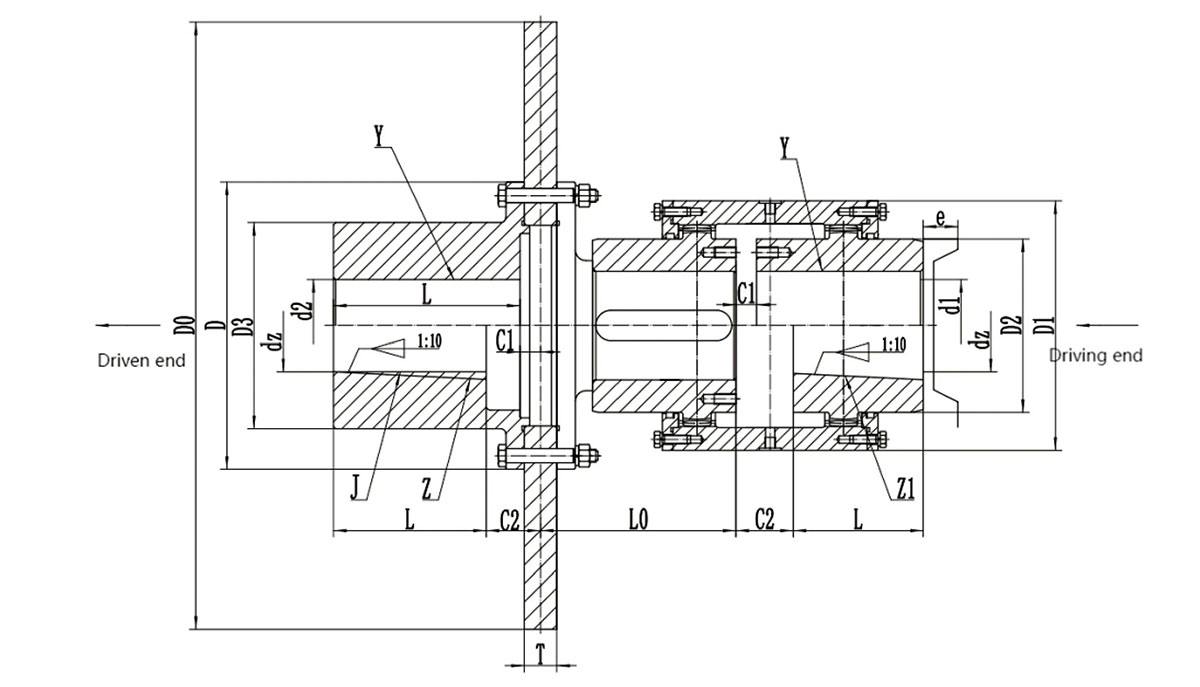

Bentuk struktur kopling roda gigi drum tipe GAPK

YY jenis lubang poros J1-J1 jenis lubang poros ZZ jenis lubang poros Z1-Z1 jenis lubang poros

Parameter dasar dan dimensi utama kopling roda gigi drum tipe GAPK dengan cakram rem

Tipe	Torsi nominal Tn/KN.m	Kecepatan yang diperbolehkan [n]/r.min⁻¹	Diameter lubang poros d ₁ ,d ₂ ,d _z		Lubang poros panjang L		D₀	D	D₁	D₂	D₃	L₀	T	C₁	C₂	e	Jumlah grease /mL	Massa /kg	Momen inersia /kg·m²
			from	sampai	Y	J₁,Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

Catatan:

1. Massa dan momen inersia kopling merupakan nilai perkiraan yang dihitung menurut J ₁ pemanjangan poros dari masing-masing jenis.

2. Torsi pengereman maksimum kopling Tm tidak boleh melebihi 2 kali torsi nominal Tn, yaitu Tm≤2Tn.

3. e Adalah ukuran yang diperlukan untuk mengganti segel.

4. Kombinasi lubang poros kopling adalah Z ₁ /J ₁ ,Y/Y,J ₁ /J ₁ ,Y/J ₁ .
