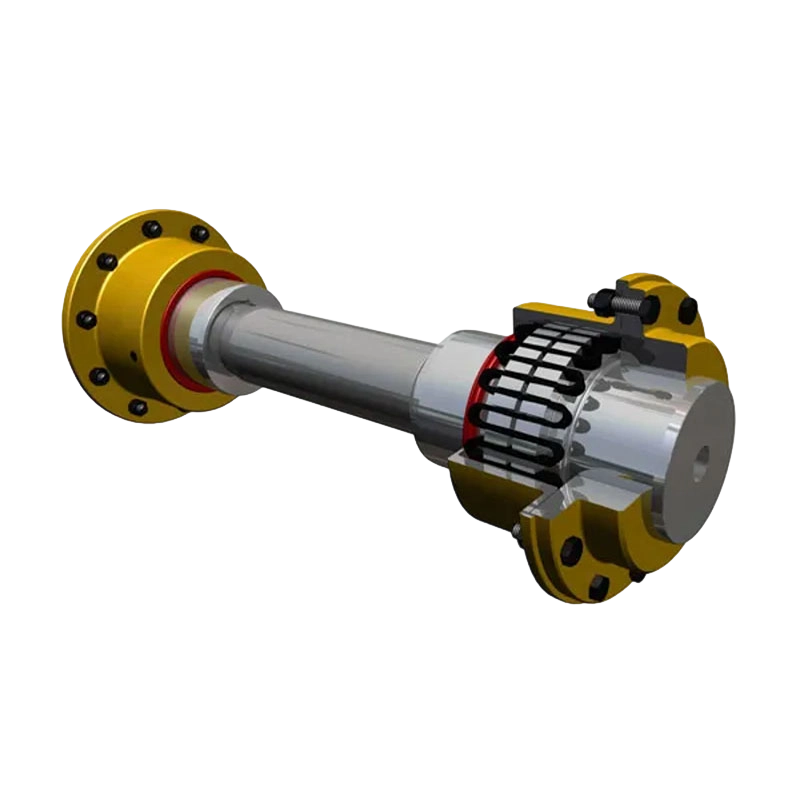

Kopling pegas ular T50 dengan poros penghubung

Kopling pegas ular adalah nama lain untuk kopling grid.

Kopling pegas ular dengan poros penghubung adalah perangkat mekanis yang digunakan dalam aplikasi transmisi daya untuk menghubungkan dua poros, memungkinkannya mengirimkan torsi sekaligus mengakomodasi ketidaksejajaran, getaran, dan ketidakteraturan gerakan lainnya. Jenis kopling ini dikenal karena fleksibilitas, daya tahan, dan kemampuannya untuk beroperasi dalam berbagai kondisi, sehingga ideal untuk berbagai aplikasi industri.

Desain dan Struktur

• Musim Semi Ular: Fitur utama dari kopling ini adalah pegas ular, yang merupakan kumparan heliks atau rangkaian kumparan yang dapat melentur ke berbagai arah. Pegas ini memungkinkan kopling mengakomodasi ketidaksejajaran sudut, paralel, dan aksial antara poros yang terhubung.
• Poros Penghubung: Kopling terhubung ke poros mesin penggerak dan penggerak melalui flensa atau hub yang mengamankan ujung pegas ular. Poros penghubung mentransmisikan gerakan rotasi dan torsi dari satu poros ke poros lainnya.
• Bahan: Biasanya, pegas ular terbuat dari bahan berkekuatan tinggi dan tahan lelah seperti baja atau paduan khusus. Hub atau flensa biasanya dibuat dari baja, baja tahan karat, atau logam kuat lainnya untuk memastikan daya tahan dan keandalan.

Fungsionalitas dan Manfaat

• Fleksibilitas: Fleksibilitas yang melekat pada pegas ular memungkinkannya menyerap guncangan, getaran, dan ketidaksejajaran kecil yang terjadi selama pengoperasian, melindungi kopling dan mesin yang terhubung.
• Daya tahan: Dirancang untuk menahan tingkat stres dan kelelahan yang tinggi, kopling pegas ular memiliki masa operasional yang panjang, bahkan di lingkungan yang menuntut.
• Pemeliharaan: Kopling ini umumnya memerlukan perawatan minimal karena desainnya yang sederhana namun efektif. Pemeriksaan dan pelumasan berkala (jika perlu) biasanya cukup untuk menjaga mereka dalam kondisi kerja yang optimal.
• Pertunjukan: Kopling pegas ular memberikan transmisi torsi yang konsisten dan andal, dengan serangan balik minimal dan kekakuan torsi tinggi, memastikan transfer daya yang efisien antar poros.

Aplikasi

Kopling pegas ular banyak digunakan di berbagai sektor industri, termasuk:

• Manufaktur: Untuk menghubungkan peralatan yang digerakkan motor seperti konveyor, mixer, dan pompa.
• Otomotif: Dalam sistem driveline untuk menghubungkan poros transmisi, memastikan pengiriman daya yang lancar.
• Dirgantara: Untuk menghubungkan poros pada mesin dan sistem kontrol, transmisi torsi dan fleksibilitas yang tepat sangatlah penting.
• Laut: Dalam sistem propulsi kapal dan mesin bantu, di mana mereka harus menahan kondisi operasi yang keras.

Keuntungan

• Keserbagunaan: Cocok untuk berbagai aplikasi karena kemampuannya menangani berbagai jenis ketidaksejajaran dan kondisi operasional.
• Peredam Guncangan: Efektif dalam meredam getaran dan guncangan, yang melindungi peralatan yang terhubung dan memperpanjang umurnya.
• Hemat Biaya: Menawarkan keseimbangan kinerja, daya tahan, dan kebutuhan perawatan yang rendah, kopling pegas ular memberikan solusi hemat biaya untuk banyak persyaratan kopling industri.

Pertimbangan

• Penyelarasan: Meskipun kopling pegas ular dapat mengakomodasi ketidaksejajaran, ketidaksejajaran yang berlebihan masih dapat menyebabkan keausan dini atau kegagalan. Pemasangan dan penyelarasan yang tepat sangatlah penting.
• Kapasitas Beban: Sangat penting untuk memilih kopling dengan kapasitas beban yang sesuai untuk aplikasi spesifik untuk menghindari kelebihan beban dan potensi kerusakan.

Kesimpulan
Kopling pegas ular dengan poros penghubung merupakan solusi yang kuat dan fleksibel untuk kebutuhan transmisi daya di berbagai industri. Kemampuan mereka untuk menangani ketidakselarasan, menyerap guncangan, dan memberikan transmisi torsi yang andal menjadikannya komponen berharga dalam memastikan kelancaran pengoperasian sistem mekanis. Jika dipilih dan dirawat dengan benar, kopling ini dapat meningkatkan kinerja dan umur panjang mesin yang terhubung secara signifikan.
