Cara Mengukur Kekerasan Lapisan Nitrid Tipis: Mengapa Penguji Kekerasan Ultrasonik UCI Menjadi Standar Industri

Nitridasi adalah proses penguatan permukaan yang umum dilakukan dalam pembuatan mesin, cetakan presisi, dan pemesinan komponen. Ini juga banyak digunakan pada bagian transmisi daya seperti roda gigi, poros, dan kopling poros fleksibel . Proses ini membentuk lapisan nitridasi yang tipis, padat, dan sangat keras pada permukaan benda kerja, sehingga meningkatkan ketahanan aus, ketahanan lelah, dan ketahanan terhadap korosi.

Lapisan nitridasinya tipis dan keras. Ketebalan tipikal hanya 0,1-0,5 mm, dan kekerasan permukaan bisa melebihi 1000 HV. Mengukur kekerasan lapisan tipis tersebut, dan mengontrol kualitas nitridasi secara akurat, telah lama menjadi tantangan utama dalam industri perlakuan panas. Peralatan pengujian tradisional rentan terhadap distorsi data dan dapat merusak benda kerja. Menguji bagian nitridasi dengan a Penguji kekerasan ultrasonik UCI Oleh karena itu telah menjadi solusi standar. Ini banyak digunakan untuk pengujian kekerasan non-destruktif pada produk nitrida jadi dan untuk pengujian kekerasan di tempat dalam pengendalian kualitas.

I. Poin Inti dari Pengujian Kekerasan Tradisional untuk Bagian Nitridasi

1. Lekukan terlalu dalam, menembus lapisan nitridasi dan mendistorsi data

Penguji Rockwell dan benchtop Vickers konvensional menerapkan beban tinggi dan meninggalkan lekukan yang dalam. Mereka dengan mudah menembus lapisan tipis yang mengeras ke dalam bahan dasar. Pembacaannya kemudian merupakan kekerasan campuran dari lapisan nitridasi dan substrat, yang tidak mencerminkan kekerasan sebenarnya dari permukaan nitridasi. Hal ini menyebabkan kesalahan proses dan hasil pemeriksaan yang salah, serta gagal memenuhi standar pemeriksaan untuk suku cadang nitridasi presisi.

2. Pengujian destruktif yang tidak dapat melindungi benda kerja yang sudah jadi

Suku cadang nitridasi sebagian besar merupakan produk permesinan akhir dengan persyaratan ketat untuk penyelesaian permukaan dan integritas. Pengujian kekerasan tradisional bersifat semi-destruktif atau destruktif dan meninggalkan lekukan yang terlihat. Hal ini dapat merusak penampilan dan kinerja komponen, serta komponen presisi seperti kopling gigi sisi gigi, pin, dan jurnal poros bahkan mungkin terkelupas. Oleh karena itu, hanya pemeriksaan pengambilan sampel yang dapat dilakukan. Inspeksi batch 100% pada produk jadi tidak dapat dicapai, sehingga menimbulkan kesenjangan besar dalam pengendalian kualitas.

3. Penerapan terbatas: benda kerja yang rumit dan tidak beraturan tidak dapat diuji di lokasi

Penguji kekerasan benchtop berukuran besar dan memerlukan sampel untuk dibawa ke laboratorium. Cetakan besar, poros panjang, dan berat kopling fleksibel logam komponen tidak dapat diuji secara keseluruhan. Penguji Leeb sangat dipengaruhi oleh ketebalan benda kerja, kelengkungan permukaan, dan kekasaran permukaan, sehingga datanya berfluktuasi dan kemampuan pengulangannya buruk. Tepi dan sudut, akar gigi, lubang bagian dalam, dan permukaan melengkung sulit diuji secara andal, sehingga metode ini tidak dapat memenuhi beragam kebutuhan produksi.

II. Keuntungan Inti Penguji Kekerasan Ultrasonik untuk Bagian Nitridasi

1. Presisi lekukan mikro, khusus cocok untuk lapisan nitridasi tipis

Penguji kekerasan ultrasonik bekerja berdasarkan prinsip UCI (Ultrasonic Contact Impedance). Lekukannya sangat kecil dan dangkal, sehingga tidak menembus lapisan yang mengeras. Penguji menangkap kekerasan sebenarnya dari permukaan nitridasi dan memecahkan masalah lama dalam menguji lapisan tipis nitridasi secara akurat.

Instrumen mengkonversi antara skala kekerasan seperti HV dan HRC. Pengujian lapis demi lapis pada titik tetap juga menghasilkan gradien kekerasan dari permukaan ke substrat. Hal ini menunjukkan kedalaman wadah nitridasi dan keseragaman nitridasi, serta memberikan data akurat kepada perusahaan untuk mengoptimalkan perlakuan panas nitridasi dan menyesuaikan proses produksi.

2. Pengujian non-destruktif terhadap produk nitrida jadi

Ini adalah perangkat pengujian kerusakan mikro dan non-destruktif. Setelah pengujian, permukaan hampir tidak menunjukkan tanda yang terlihat, dan struktur nitridasi akhir serta presisi tidak mengalami kerusakan. Tidak perlu memotong atau menggiling sampel dari benda kerja. Cetakan jadi, roda gigi, suku cadang hidrolik, suku cadang poros, dan kopling komponen dapat langsung masuk ke perakitan setelah pengujian. Metode ini cocok untuk pengambilan sampel batch dan inspeksi 100% produk jadi, serta sangat mengurangi kerugian produksi dan biaya inspeksi.

3. Portabel dan efisien, mendukung pengujian di tempat

Instrumen ini memiliki bodi yang ringan dan probe yang ringkas dan fleksibel, sehingga tidak dibatasi oleh kebutuhan ruang pada peralatan benchtop. Pengujian dapat dilakukan langsung di bengkel perlakuan panas atau di stasiun produksi.

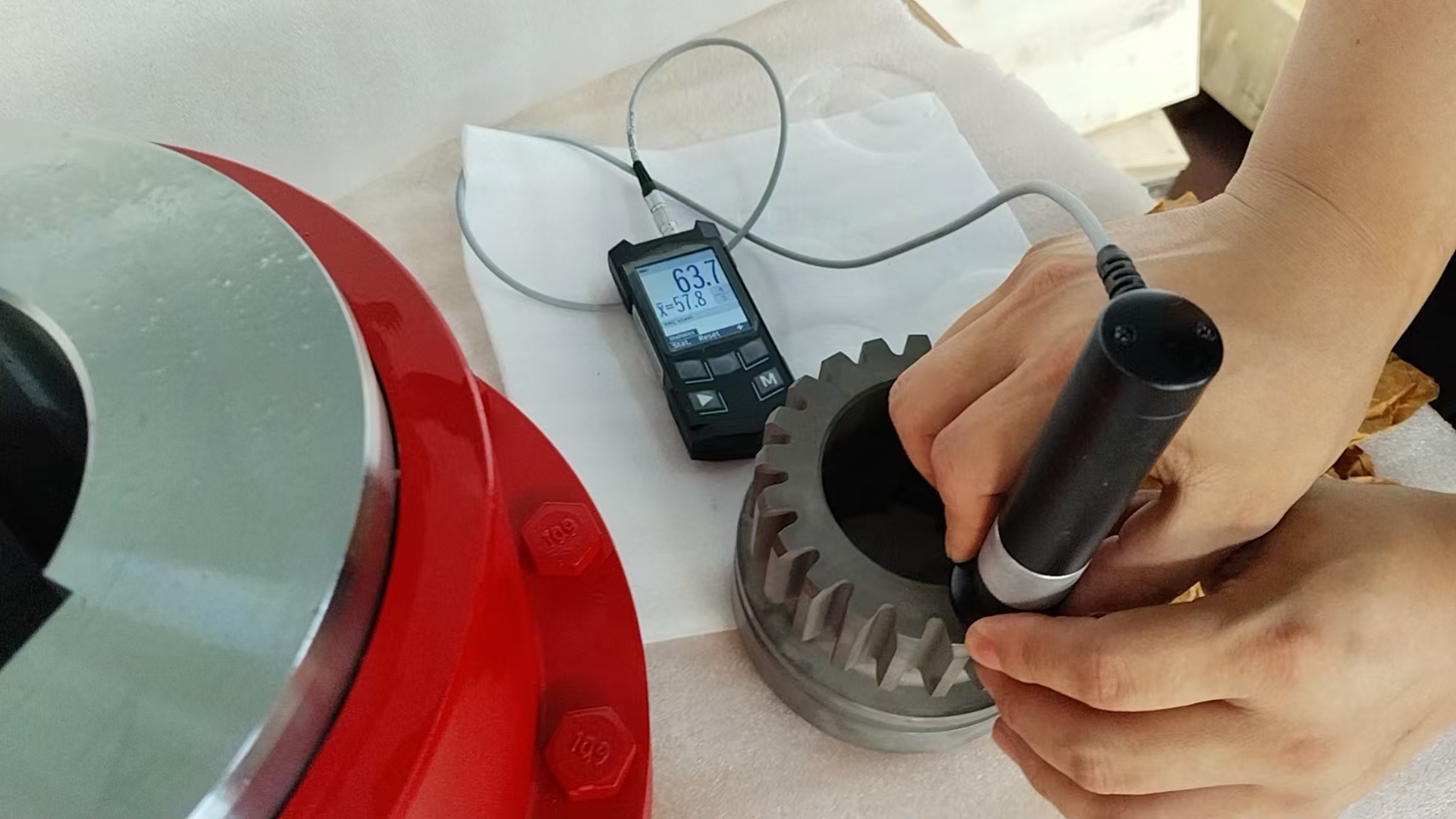

Ia menjangkau permukaan melengkung, permukaan kerucut, lubang bagian dalam, akar gigi, tepi dan sudut, dan lokasi lain yang tidak dapat diakses oleh peralatan konvensional. Contohnya termasuk gigi internal dan eksternal dari kopling roda gigi, flensa, dan hub setengah kopling . Benda kerja berukuran besar tidak memerlukan pembongkaran atau pengangkutan, dan suku cadang tidak perlu dikirim ke laboratorium. Hal ini sangat meningkatkan efisiensi inspeksi dan menyesuaikan laju produksi batch industri.

4. Data yang stabil dan dapat diulang untuk kontrol kualitas perlakuan panas batch

Dibandingkan dengan penguji Leeb, penguji kekerasan ultrasonik hanya sedikit dipengaruhi oleh bentuk benda kerja, ketebalan, kondisi permukaan, dan gangguan lingkungan, sehingga datanya stabil dan dapat diulang. Mereka dapat secara akurat mengidentifikasi produk yang tidak sesuai, seperti produk dengan kekerasan nitridasi yang tidak memadai, nitridasi yang tidak merata, atau lapisan yang mengeras di bawah standar. Hal ini membantu perusahaan membangun sistem kontrol kualitas yang terstandarisasi dan disempurnakan untuk perlakuan panas nitridasi dan menstabilkan kualitas batch.

AKU AKU AKU. Skenario yang Berlaku

Penguji ini sangat cocok untuk bagian cetakan nitridasi, roda gigi nitridasi presisi, poros kipas, batang piston, komponen hidrolik presisi, dan komponen nitridasi untuk mesin konstruksi. Ini juga cocok untuk bagian transmisi tugas berat utama seperti permukaan gigi, pin, selongsong, dan spline kopling bergigi, kopling roda gigi drum, kopling pin elastis, kopling diafragma, dan kopling universal .

Bagian-bagian ini berfungsi dalam industri yang menuntut seperti peralatan metalurgi, mesin pertambangan, alat pengangkat, peralatan pelabuhan, stasiun pompa, dan peralatan energi baru . Penguji mencakup seluruh alur kerja nitridasi: inspeksi masuk, verifikasi proses, dan inspeksi akhir sebelum pengiriman.

IV. Ringkasan

Mengingat lapisan tipis, struktur kekerasan tinggi pada komponen nitridasi, peralatan pengujian kekerasan tradisional memiliki banyak kekurangan: akurasi yang tidak memadai, kerusakan pada benda kerja, skenario penggunaan yang terbatas, dan efisiensi yang rendah. Penguji kekerasan ultrasonik UCI pada dasarnya cocok untuk pemeriksaan bagian nitridasi berdasarkan prinsip operasinya. Lekukan mikro presisi tinggi, pengujian non-destruktif, portabilitas, dan data stabil menjadikannya peralatan pemeriksaan kualitas utama dalam industri perlakuan panas nitridasi.

Sebagai produsen profesional kopling poros fleksibel and metal elastic element flexible couplings , Teknologi Industri Berat Zhongye (Zhenjiang) Co., Ltd. menerapkan metode ini pada komponen kopling nitridasinya. Setiap bagian diuji kekerasannya secara profesional dengan penguji kekerasan ultrasonik. Ini secara tepat mengontrol parameter kekerasan permukaan dan lapisan yang mengeras, sehingga kinerja produk dan parameter proses sepenuhnya memenuhi persyaratan teknis gambar. Sepanjang proses kami melindungi integritas permukaan dan tingkat kelulusan produk jadi. Kami menghadirkan kopling berkualitas tinggi dan bebas kerusakan, termasuk desain khusus non-standar, yang tetap andal di bawah beban berat dalam aplikasi metalurgi, pertambangan, pengangkatan, dan pelabuhan.
