Uraikan langkah-langkah pemasangan kopling diafragma

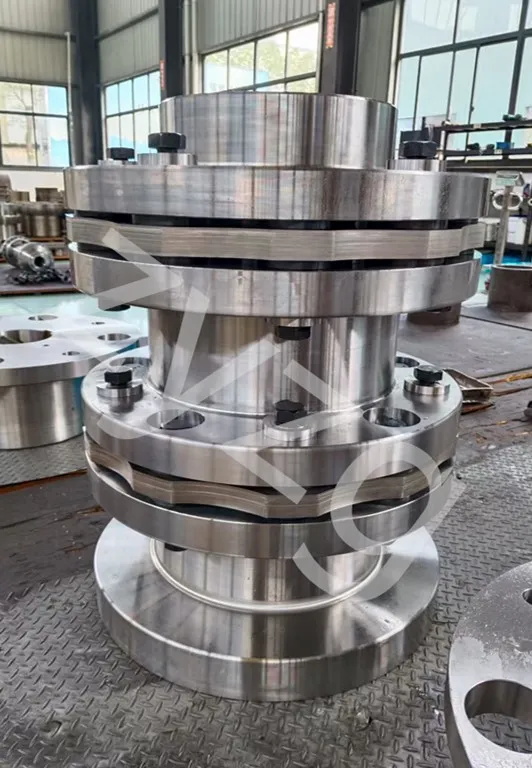

Beberapa kelompok diafragma (pelat baja tahan karat tipis) saling bertautan dengan kedua bagian kopling dengan baut. Setiap kelompok diafragma terdiri dari beberapa lapisan yang ditumpuk menjadi satu. Diafragma dibagi menjadi tipe batang dan tipe utuh dengan bentuk berbeda. Kopling diafragma mengkompensasi perpindahan relatif dari dua poros yang dihubungkan melalui deformasi elastis diafragma. Ini adalah kopling fleksibel elemen kuat logam berkinerja tinggi, yang tidak memerlukan pelumasan. Ini memiliki struktur yang kompak, kekuatan tinggi, umur panjang, tidak ada jarak bebas rotasi, tidak terpengaruh oleh suhu dan kontaminasi minyak, dan memiliki karakteristik tahan asam dan alkali dan tahan korosi. Sangat cocok untuk transmisi sistem poros di lingkungan kerja menengah bersuhu tinggi, berkecepatan tinggi, dan korosif.

Langkah-langkah instalasi untuk kopling diafragma:

1. Saat memasang kopling di lokasi, harap hitung semua komponen dengan cermat untuk memastikan tidak ada bagian yang hilang. Satu set kopling mencakup satu kopling setengah aktif, satu kopling setengah pasif, satu set rakitan diafragma enam segmen, sekrup baut berkekuatan tinggi, mur, dan ring pegas, berjumlah enam buah. Sebelum bagian aktif dan pasif dipasang ke poros utama yang sesuai dan disejajarkan dengan benar, harap simpan rakitan diafragma dengan benar (jangan melempar, menabrak, menekan dengan keras, atau memukulnya) untuk menghindari mempengaruhi keakuratan dan integritas diafragma.

2. Bersihkan noda minyak dan cat secara menyeluruh dari lubang bagian dalam kopling semi-poros dan lingkaran luar flensa. Terapkan pemanasan penangas minyak atau pemanasan induksi ke semi-poros utama dan pasif (suhu tidak boleh melebihi 300°C, dan umumnya disarankan untuk mengendalikannya dalam 160°C hingga 250°C). Sebelum pemanasan, selesaikan semua persiapan perakitan, periksa kesalahan dimensi apa pun dalam ukuran lubang poros, panjang, lebar alur pasak, dan kedalaman alur pasak, dan apakah kepala poros utama memiliki goresan atau penyok yang parah, untuk mencegah semi-poros setelah pemanasan tidak pas selama perakitan, sehingga memengaruhi penggunaan atau bahkan menyebabkan kerusakan, atau karena posisi produk yang tidak tepat, membuat pengguna tidak dapat menemukan lokasi secara akurat selama pemasangan suku cadang berikutnya, sehingga memengaruhi penggunaan.

3.  Kopling semi fleksibel primer dan sekunder yang dipasang pada mainframe akan menjalani pemasangan alignment melalui langkah-langkah alignment awal, alignment kasar dan alignment yang tepat.

(1.)  Penyelarasan awal: Proses ini melibatkan penggunaan mata telanjang sebagai metode kontrol untuk memposisikan motor dan kipas dalam hal orientasi horizontal, jarak depan-belakang, perbedaan ketinggian, dan sudut aksial, dll., untuk mempersiapkan penyelarasan berikutnya.

(2.) Penyelarasan Kasar: Ini melibatkan penggunaan metode yang paling sederhana, seperti penggaris atau kaliper vernier, serta kaliper, untuk memastikan bahwa bidang utama dari dua perangkat kopling setengah sejajar satu sama lain, dan bahwa jarak relatif sesuai dengan persyaratan teknis dari nilai celah t. Umumnya, nilai sebenarnya dari celah harus antara 0,5mm dan 0,8mm lebih besar dari nilai teoritis. Selain itu, deviasi radial atas dan bawah, serta posisi depan dan belakang lingkaran luar flensa kedua perangkat kopling setengah harus konsisten.

Catatan: Sebelum digunakan, harap ikuti manual pemasangan ini dengan ketat dan lengkapi item berikut dengan cermat. Anda akan mendapatkan satu set kopling elastis yang bebas perawatan, tahan lama, tingkat kegagalan rendah, dan sangat andal.
