Apa Kopling Diafragma dalam Sistem Penggerak Industri Ghana?

Apa Kopling Diafragma dalam Sistem Penggerak Industri Ghana?

A kopling diafragma adalah perangkat mekanis yang dipasang di antara dua ujung poros dalam sistem penggerak industri untuk mengirimkan torsi rotasi sekaligus memungkinkan tingkat perpindahan sudut, paralel, atau aksial di antara keduanya. Daripada mengandalkan sisipan karet atau selongsong elastomer, kopling menggunakan cakram logam berkontur tipis, yang disebut diafragma, yang sedikit melengkung untuk mengakomodasi ketidaksejajaran sementara bagian rakitan lainnya mempertahankan sambungan logam-ke-logam yang kaku. Hal ini menempatkan desain dalam kelompok kopling fleksibel non-elastis yang lebih luas, di mana kompensasi terjadi melalui pergerakan relatif atau jarak bebas di antara komponen kaku, bukan melalui deformasi material elastis. Dalam sistem penggerak industri Ghana, termasuk yang terdapat di lokasi pertambangan, pabrik semen, dan stasiun pompa, konstruksi ini mendukung pengiriman torsi yang konsisten di bawah kecepatan putaran yang stabil dan beban yang konstan, kondisi yang menggambarkan sebagian besar mesin industri yang beroperasi secara terus menerus.

Karena diafragma seluruhnya terbuat dari logam, tidak ada komponen karet yang mengalami pengerasan atau keretakan bertahap akibat paparan panas dan oli seiring berjalannya waktu. Hal ini memberikan kekakuan torsi yang relatif tinggi pada kopling, yang berarti sangat sedikit putaran yang terjadi antara sisi penggerak dan sisi penggerak selama pengoperasian, sebuah karakteristik yang penting ketika pengaturan waktu rotasi yang tepat antara peralatan yang terhubung diperlukan di seluruh sistem penggerak yang beroperasi di lingkungan industri yang menuntut.

Apa Perbedaan Kopling Diafragma Tipe MPJ dengan Poros Menengah dengan Desain Standar?

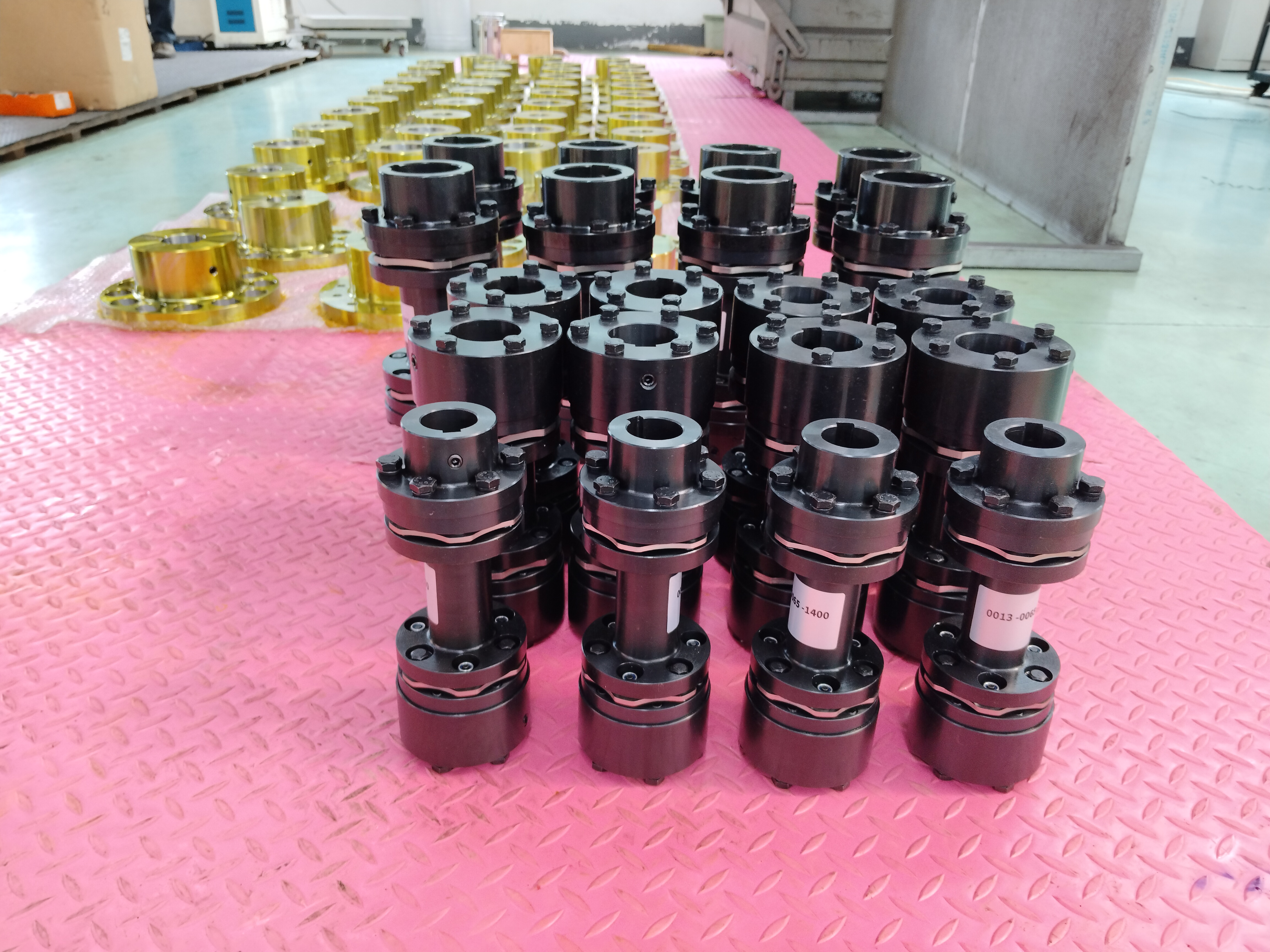

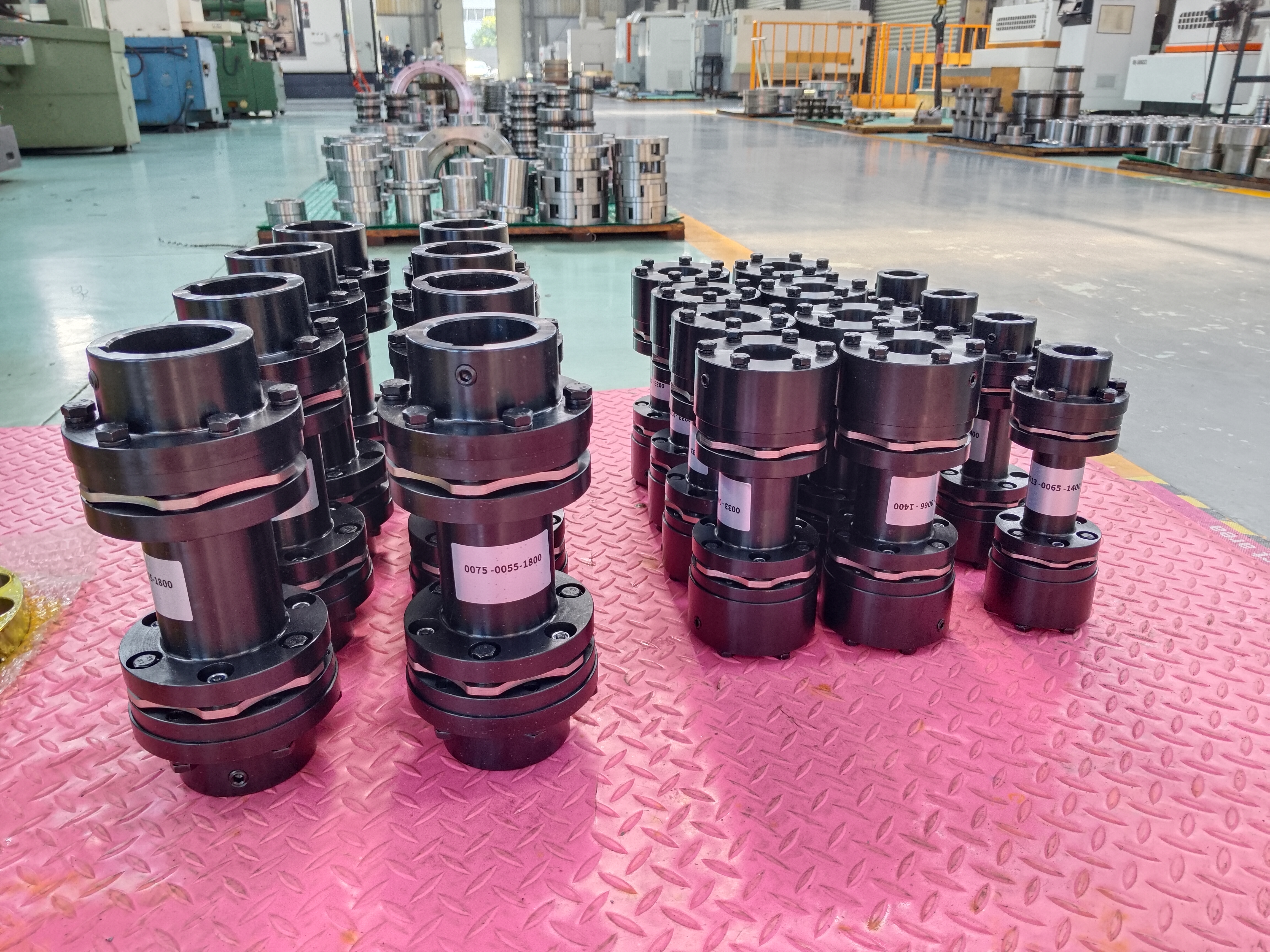

Di antara varian kopling diafragma yang digunakan dalam sistem penggerak industri, kopling diafragma tipe MPJ dengan poros perantara, yang dibuat sesuai spesifikasi Q/YP 21002X-2018, memenuhi kebutuhan teknik tertentu: mentransmisikan torsi pada jarak yang lebih jauh antara dua peralatan yang tidak dapat diposisikan berdekatan. Daripada menghubungkan dua rakitan diafragma secara langsung dari hub ke hub, desain ini menyisipkan poros perantara berkekuatan tinggi di antara dua unit diafragma, satu dipasang di dekat peralatan penggerak dan satu lagi di dekat peralatan yang digerakkan. Pengaturan ini memungkinkan kopling menjangkau celah pemasangan yang cukup besar sambil tetap mengoreksi perpindahan diagonal, aksial, dan paralel yang terjadi pada rentang tersebut karena varian pondasi atau pertumbuhan poros termal.

Dibandingkan dengan kopling pegas ular, yang menggunakan elemen pegas logam melingkar yang dililitkan melalui gigi hub beralur untuk menyalurkan torsi dan meredam guncangan, desain diafragma MPJ mengandalkan rakitan diafragma yang seluruhnya terbuat dari logam, bukan mekanisme pegas dan alur. Perbedaan struktural ini berkontribusi pada respons torsi yang sangat kaku dan perilaku keseimbangan dinamis yang menguntungkan, karena tidak ada elemen pegas yang lepas yang mengalami pergeseran akibat gaya sentrifugal pada kecepatan rotasi yang lebih tinggi. Hasilnya adalah transmisi torsi yang stabil bahkan ketika kecepatan poros meningkat, serta berkurangnya tekanan mekanis yang ditransfer ke bantalan dan rumah, dan kecenderungan getaran yang lebih rendah selama pengoperasian terus-menerus.

Apa Peran Poros Menengah dalam Transmisi Daya Jarak Jauh?

Poros perantara berfungsi sebagai bagian penghubung yang kaku antara dua rakitan diafragma, dan panjangnya dipilih sesuai dengan jarak fisik antara peralatan penggerak dan yang digerakkan dalam sistem penggerak. Dalam aplikasi seperti sistem penggerak konveyor di lokasi pemrosesan bijih atau pengaturan pompa di mana motor berada agak jauh dari unit yang digerakkan karena persyaratan tata letak atau izin keselamatan, poros ini memungkinkan torsi mengalir melintasi celah tersebut tanpa memerlukan motor dan pompa untuk duduk berdekatan satu sama lain. Karena poros itu sendiri dibuat dari baja paduan berkekuatan tinggi dan berukuran sedemikian rupa sehingga tahan terhadap tekukan akibat beban torsi, maka poros tersebut mempertahankan kelurusan di seluruh bentangnya, yang pada gilirannya membantu rakitan diafragma di setiap ujungnya melakukan fungsi kompensasi ketidaksejajaran sebagaimana dimaksud, bukan mengkompensasi poros yang bengkok atau terlalu kecil.

Mengapa Perpindahan Diagonal, Aksial, dan Paralel Penting dalam Instalasi Bentang Besar?

Selama rentang pemasangan yang panjang, variasi kecil dalam pengendapan pondasi, ekspansi termal poros di bawah suhu pengoperasian, atau kesalahan kecil selama penyelarasan awal dapat terakumulasi menjadi perpindahan yang akan sulit diserap oleh kopling pendek dan langsung. Rakitan diafragma yang diposisikan di kedua ujung poros tengah masing-masing melentur secara independen untuk mengoreksi jenis perpindahan tertentu yang terjadi pada titik sambungannya masing-masing, baik perpindahan sudut, aksial, atau kombinasi keduanya. Pendekatan kompensasi terdistribusi ini adalah bagian dari alasan mengapa desain ini cocok untuk instalasi bentang besar di mana satu titik kopling akan berada di bawah tekanan lentur yang berlebihan.

Bahan dan Langkah Manufaktur Apa yang Terlibat dalam Produksi Kopling Ini?

Cakram diafragma umumnya dibuat dari baja tahan karat atau baja paduan yang diberi perlakuan panas, bahan yang dipilih karena kemampuannya untuk melenturkan berulang kali melalui banyak siklus pengoperasian tanpa menimbulkan retakan lelah. Manufaktur biasanya melibatkan stamping presisi atau pemotongan laser untuk membentuk profil diafragma, diikuti dengan proses perlakuan panas terkontrol yang menetapkan sifat mekanik yang diperlukan untuk kinerja pelenturan jangka panjang. Komponen hub dan poros tengah dibuat dari baja karbon atau baja paduan dan dibor sesuai diameter poros dengan toleransi yang ketat, karena ketidakakuratan lubang kecil sekalipun dapat menimbulkan getaran setelah rakitan berputar pada kecepatan operasi dalam sistem penggerak industri.

Karakteristik Kinerja Apa yang Diharapkan dari Jenis Kopling Ini?

Karena rakitan diafragma mentransmisikan torsi melalui kontak logam-ke-logam secara terus-menerus, bukan permukaan geser atau penyatuan, reaksi balik (backlash) tetap mendekati nol sepanjang masa pakai kopling. Kekakuan torsi relatif tinggi, yang berarti putaran kopling sangat sedikit di bawah beban, sehingga mendukung aplikasi yang memerlukan waktu rotasi antara poros yang terhubung harus tetap konsisten, seperti poros penggerak generator di pembangkit listrik atau penggerak pompa pengukur presisi. Performa penyeimbangan dinamis juga cenderung menguntungkan, karena konstruksi seluruhnya terbuat dari logam menghindari ketidakteraturan distribusi massa yang dapat terjadi pada desain berbasis pegas atau elastomer pada kecepatan rotasi yang lebih tinggi.

Dimana Kopling Ini Diterapkan Dalam Sistem Penggerak Industri Ghana?

Sektor pertambangan di Ghana, termasuk operasi emas dan mangan, sering kali melibatkan pengaturan penggerak konveyor dan penghancur di mana penempatan motor ditentukan oleh tata letak struktural dan bukan kedekatan dengan peralatan yang digerakkan, sehingga desain kopling poros perantara cocok untuk menghubungkan komponen-komponen yang berjarak terpisah ini dalam sistem penggerak yang lebih besar. Fasilitas manufaktur semen menerapkan pengaturan kopling bentang panjang yang serupa dalam kereta penggerak kiln, di mana ekspansi termal sepanjang poros selama siklus pembakaran terus menerus memerlukan rakitan diafragma untuk mengoreksi perpindahan yang terjadi secara bertahap selama pengoperasian.

Fasilitas pembangkit listrik, termasuk pembangkit listrik tenaga panas dan air, menggunakan kopling diafragma dengan poros perantara untuk menghubungkan turbin ke generator yang ditempatkan pada jarak tetap dalam tata letak pembangkit listrik. Instalasi pengolahan air dan pompa irigasi juga menerapkan jenis kopling ini di mana penempatan pompa dan motor dipisahkan berdasarkan persyaratan akses struktural atau pemeliharaan, sehingga torsi dapat mengalir melintasi celah sementara bagian diafragma menangani ketidaksejajaran yang diakibatkan pada setiap titik sambungan.

Apa Saja yang Harus Ditinjau Sebelum Memilih dan Memasang Tipe Kopling Ini?

Pemilihan dimulai dengan memastikan persyaratan torsi dan kecepatan putaran peralatan yang terhubung terhadap kapasitas pengenal kopling, serta mengukur rentang pemasangan sebenarnya sehingga panjang poros tengah dapat ditentukan dengan benar untuk sistem penggerak yang dimaksud. Diameter lubang poros dan dimensi alur pasak pada sisi penggerak dan penggerak harus sama persis dengan hub kopling, karena sambungan yang tidak terpasang dengan baik dapat menimbulkan getaran terlepas dari seberapa baik rakitan diafragma itu sendiri dinilai untuk aplikasi tersebut.
